L’outil Détecter et convertir analyse les dessins pour identifier rapidement les objets qui peuvent être convertis en blocs. Cette fonctionnalité permet de gagner du temps, d’augmenter la productivité et de réduire les erreurs dans le processus de conversion des blocs.
Remarque : L’outil Détecter et convertir est actuellement disponible en aperçu technique, ce qui signifie que la capacité de détection est en constante amélioration. Qu’est-ce qu’un aperçu technique ?
L’outil Détecter et convertir d’AutoCAD utilise Autodesk AI pour analyser votre dessin et identifier les objets qui peuvent être convertis en blocs.

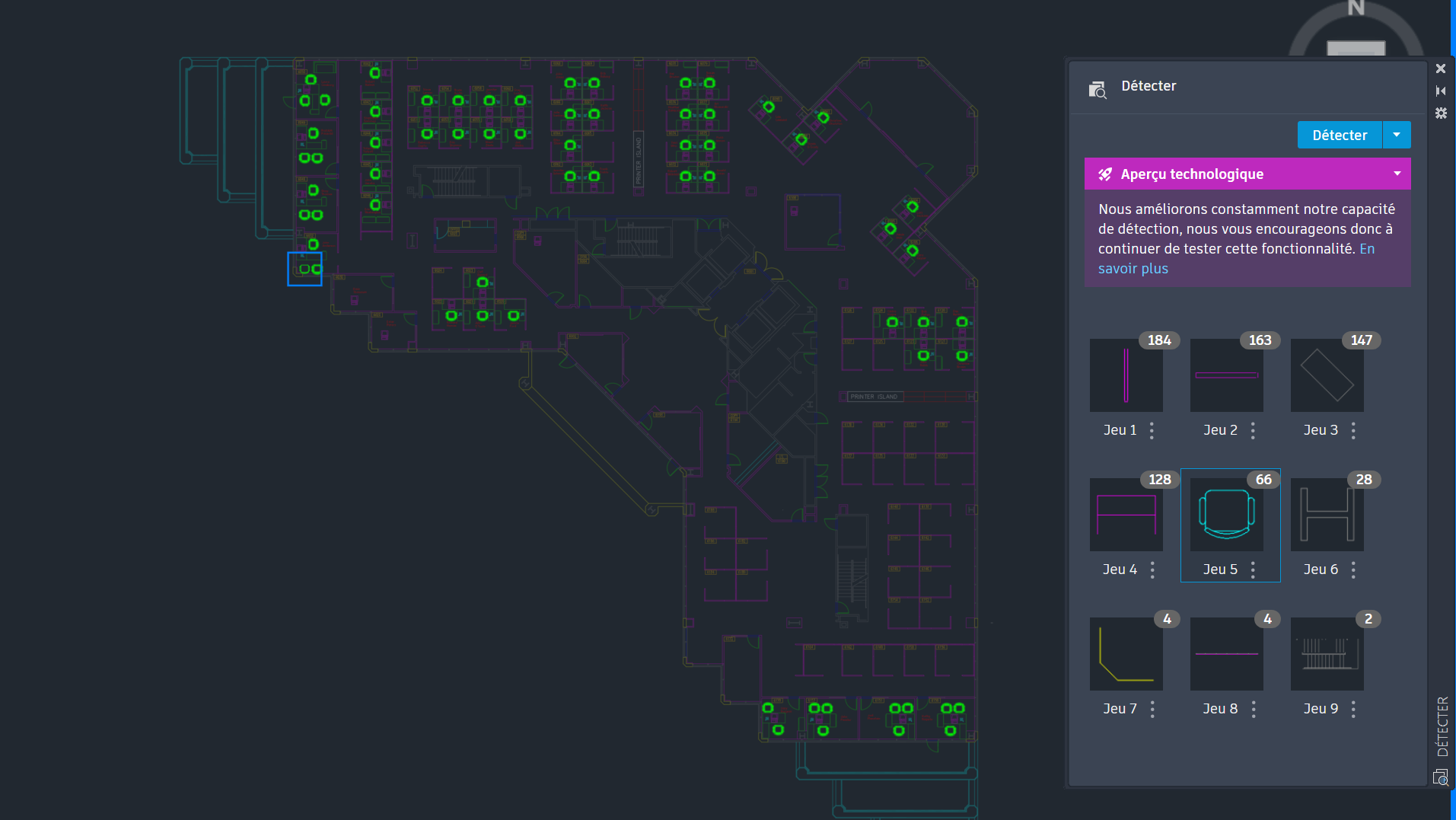

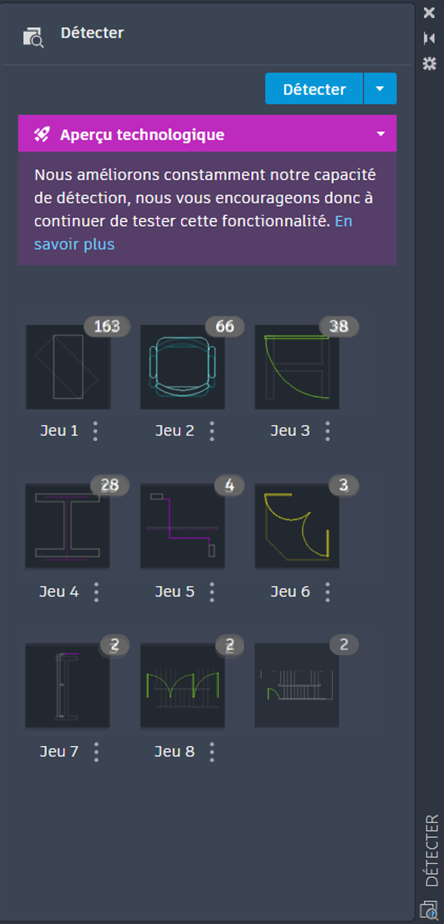

Lorsque vous lancez la détection, Autodesk AI analyse la géométrie du dessin. Une fois l’analyse du dessin terminée, la palette vous informe des ensembles d’objets détectés qui peuvent être convertis en blocs. Un jeu représente un groupe d’objets similaires détectés qui peuvent être convertis en un seul bloc.
En cliquant sur les points de suspension verticaux à côté de chaque jeu numéroté, vous pouvez convertir chaque jeu en un bloc nouveau ou existant ou modifier l’ occurrence principale , qui est la définition de bloc principale lors de la conversion en un nouveau bloc. Si vous choisissez de convertir le bloc en bloc existant, l’occurrence principale est utilisée pour définir l’échelle d’insertion et la rotation du bloc.

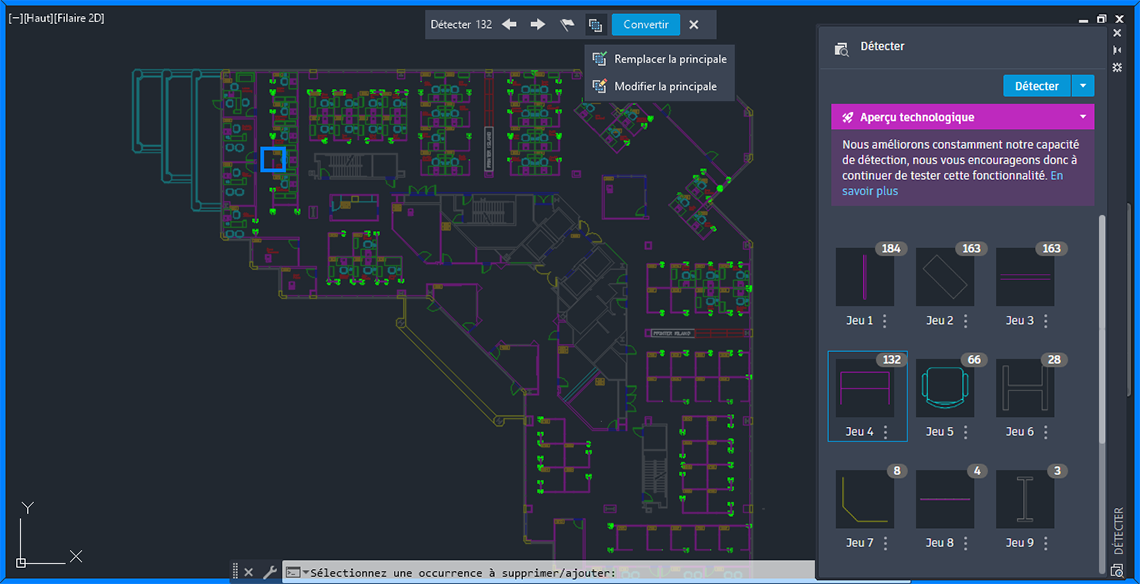

En mode de révision, la barre d’outils Détecter s’affiche en haut de la fenêtre de dessin.
À partir de la barre d’outils, vous pouvez :
- Voir le nombre total d’occurrences trouvées dans un jeu
- Naviguer jusqu’à l’occurrence précédente ou suivante dans le dessin
- Change d’occurrence principale, encadrée en bleu, ou la modifier
- Convertir en bloc

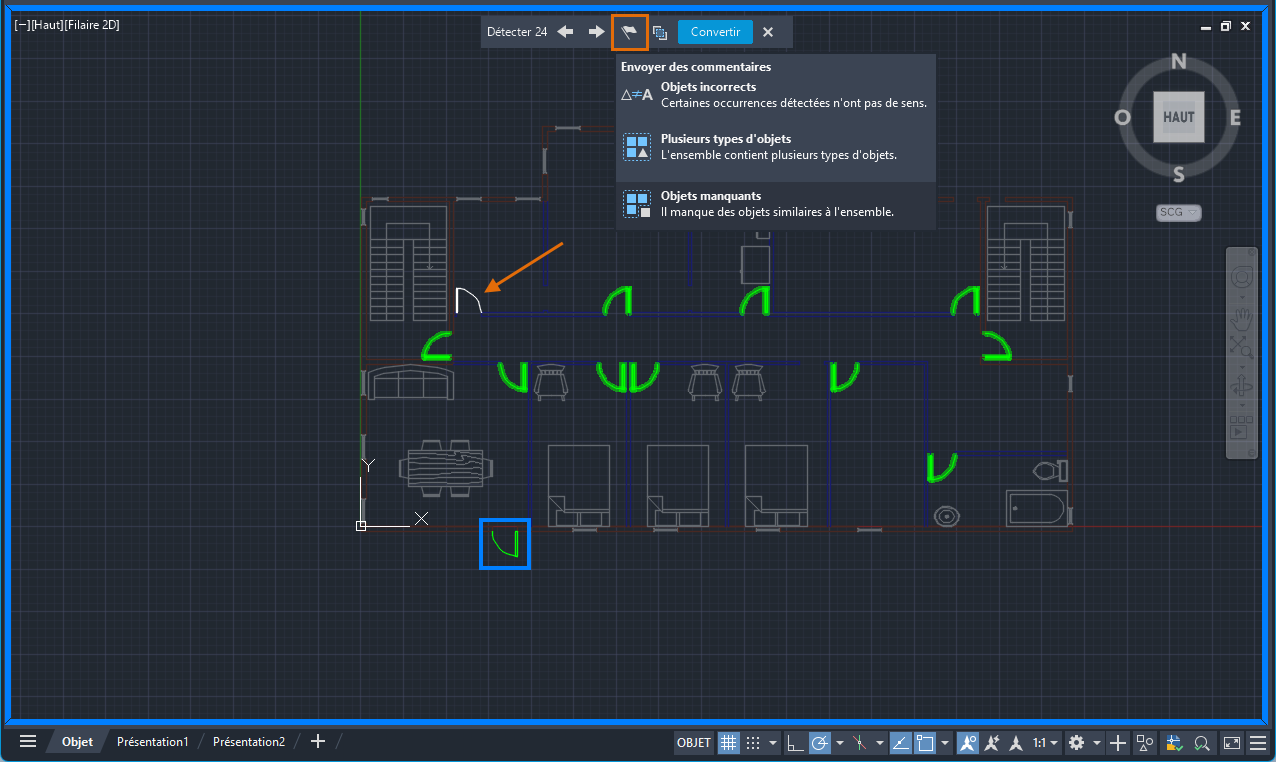

Lors de la vérification des résultats de la détection, il est possible que des occurrences ou des jeux incorrects soient détectés. Dans l’exemple suivant, un objet similaire n’est pas détecté et n’est pas inclus dans le jeu. Vous pouvez signaler cette erreur à l’aide de la barre d’outils Détecter. En signalant des erreurs, vous contribuez à améliorer les performances et la précision globales de la fonctionnalité.
Considérations clés
L’outil Détecter et convertir est une fonctionnalité d’aperçu technique. Cela signifie que son fonctionnement et ses capacités sont en cours d’amélioration. Voici quelques points importants à prendre en compte :
- L’outil Détecter et convertir est conçu pour fonctionner sur des dessins en vue en plan. Actuellement, la détection est optimale pour identifier les objets architecturaux, tels que les portes, les baignoires et les toilettes, bien que tous les objets architecturaux ne soient pas encore détectés avec précision.
- Pour améliorer la précision de la détection alors que nous continuons à améliorer la fonctionnalité, il est recommandé de définir votre dessin en unités réelles avant de commencer la détection.
En mode de vérification, les commandes suivantes sont temporairement bloquées :
- CONVERTIRBLOC
- -CONVERTIRBLOC
- MODIFBLOC
- -MODIFBLOC
- RECHERCHERBLOC
- -RECHERCHERBLOC
- COMPARER
- -COMPARER
- QUANTITE
- LISTEQUANTITE
- IMPORTANNOTATION
- -IMPORTANNOTATION
- EDITREF
- -EDITREF
- TRACE
- VERSIONCOMPARAISON
- XATTACHER
- XDELIM
- XREFCOMPARAISON
L’analyse des dessins et l’identification rapide des objets qui peuvent être convertis en blocs permettent de gagner du temps, d’augmenter la productivité et de réduire les erreurs dans le processus de conversion de blocs. Vos commentaires et rapports sur les erreurs rencontrées sont importants pour améliorer les performances et la précision de la fonctionnalité et la faire évoluer.
