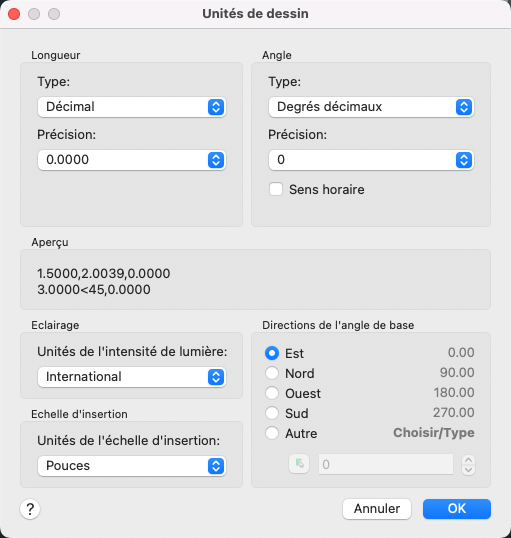

Boîte de dialogue Unités de dessin

Gère le format et la précision affichés pour les coordonnées et les angles.

UNITES (commande)

Menu : Format > Unités.

Liste d'options

Les options suivantes s'affichent.

Longueur

Type: Définit le format courant des unités de mesure. Les valeurs possibles sont Architecture, Décimal, Ingénierie, Fractionnaire et Scientifique. Les formats Ingénierie et Architecture génèrent des affichages en pieds et en pouces et supposent que chaque unité de dessin représente un pouce. Les autres formats peuvent représenter une unité réelle quelconque.
Précision: Définit le nombre de décimales ou la taille fractionnaire pour l'affichage des mesures linéaires.

Angle

Spécifie le format d'angle courant et sa précision d'affichage.

Type

Définit le format de l'angle courant.

Précision

Définit la précision d'affichage de l'angle courant.

Les conventions suivantes sont utilisées pour les différentes mesures d’angle : les degrés décimaux apparaissent comme des nombres décimaux, les grades apparaissent avec un suffixe g minuscule et les radians avec un suffixe r minuscule. Le format degrés/minutes/secondes utilise d pour les degrés, « ' » pour les minutes et « " » pour les secondes, comme dans l’exemple suivant :

123d45'56.7"

Les unités géodésiques représentent des angles goniométriques, en utilisant N ou S pour Nord ou Sud, degrés/minutes/secondes pour la position à l'Est ou à l'Ouest de l'angle par rapport au Sud ou au Nord, et E ou O pour l'Est ou l'Ouest, par exemple:

N 45d0'0" E

L'angle, toujours inférieur à 90 degrés, s'affiche au format degrés/minutes/secondes. Si l'angle est précisément au Nord, au Sud, à l'Est ou à l'Ouest, seule la lettre représentant le point de la boussole est affiché.

Sens horaire

Calcule des angles positifs dans le sens horaire. La direction par défaut des angles positifs est le sens trigonométrique.

Quand le programme vous invite à indiquer un angle, vous pouvez amener le pointeur dans la direction souhaitée ou entrer un angle, indépendamment du paramètre spécifié pour Sens horaire.

Aperçu

Affiche un exemple des paramètres courants pour les unités et les angles.

Eclairage

Contrôle l'unité de mesure utilisée pour l'intensité des lumières photométriques dans le dessin courant. En outre, les lumières photométriques utilisent l'échelle d'insertion pour déterminer les unités utilisées dans le rendu, c'est pourquoi l'option Echelle d'insertion doit être définie sur un style d'unité autre que Sans unité.

Echelle d'insertion

Détermine l'unité de mesure des blocs et des dessins insérés dans le dessin courant.

Si vous insérez un bloc ou un dessin créé avec des unités différentes de celles utilisées dans le dessin courant, la valeur de l'échelle d'insertion permet de rétablir les incohérences. Si vous ne souhaitez pas que le bloc ou le dessin soit mis à l'échelle, sélectionnez l'option Sans unité.

Pour plus d’informations sur le calcul de l’échelle d’un bloc ou d’un dessin inséré dans le dessin courant, reportez-vous à À propos des unités de bloc et de l’échelle d’insertion.

Remarque :

Si l'option Echelle d'insertion est définie sur Sans unité dans le bloc source ou dans le dessin cible, les paramètres Unités du contenu source et Unités du dessin cible sont référencés pour déterminer le rapport de mise à l'échelle. Pour plus d’informations sur la façon de définir ces paramètres, reportez-vous à la rubrique Pour définir l’échelle d’insertion d’un bloc.

Les pieds américains sont une ancienne unité topographique des Etats-Unis, environ 2 parties par million supérieure aux pieds internationaux. Cette différence n’est significative qu’aux échelles utilisées pour la cartographie aux États-Unis. Le paramètre Pieds américains est pris en charge uniquement pour l’insertion ou l’association de dessins à partir des produits basés sur AutoCAD 2017. Les dessins ouverts dans des versions antérieures traiteront un paramètre en pieds américains comme étant sans unité.

Direction de l'angle de base

Définit la direction de l'angle zéro. Les options suivantes affectent l'entrée des angles et l'entrée des coordonnées polaires, cylindriques et sphériques.

Est: Définit la direction cardinale Est (valeur par défaut).
Nord: Définit la direction cardinale Nord.
Ouest: Définit la direction cardinale Ouest.
Sud: Définit la direction cardinale Sud.
Autre: Définit une direction différente des points cardinaux.
Angle: Définit la valeur de l'angle zéro lorsque vous avez choisi Autre.
Bouton Sélectionner un angle: Définit l'angle zéro de la zone de dessin en fonction de l'angle d'une ligne imaginaire reliant les deux points que vous indiquez à l'aide du périphérique de pointage.
