Pour spécifier 1D
Pour spécifier 2D
Pour spécifier graphique 1D
- Dans l'espace de travail Tuyauterie, cliquez sur
l'
.
- Dans le volet gauche du gestionnaire des styles, développez Objets de tuyauterie.
- Développez les définitions de systèmes de tuyauterie.
- Sélectionnez un système.

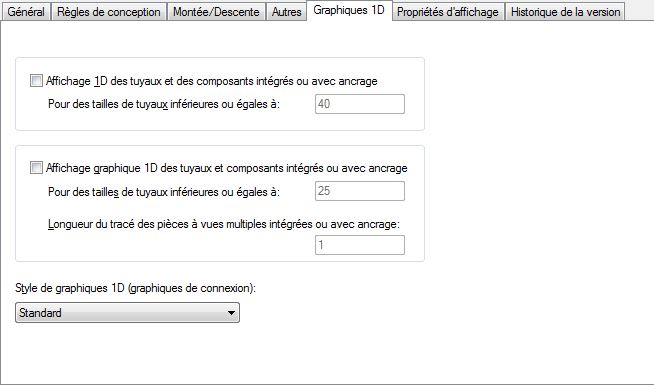

- Dans le volet droit, cliquez sur l'onglet Graphiques 1D.
- Choisissez une action ci-dessous :
Pour... Action... afficher les tuyaux et l'équipement à l'échelle 1D Sélectionnez Affichage 1D des tuyaux et des composants intégrés ou avec ancrage. Ensuite, sous Pour des tailles de tuyaux inférieures ou égales à, entrez un diamètre maximal.
afficher les tuyaux et l'équipement au format graphique 1D, mais pas à l'échelle, en représentant l'équipement par des symboles schématiques Sélectionnez Affichage graphique 1D des tuyaux et composants intégrés ou avec ancrage. Ensuite, sous Pour des tailles de tuyaux inférieures ou égales à, entrez un diamètre maximal. Sous Longueur du tracé des pièces à vues multiples intégrées ou avec ancrage, entrez une longueur de tracé.
- Dans l'onglet Graphiques 1D, désélectionnez Affichage graphique 1D des tuyaux et composants intégrés ou avec ancrage et Affichage 1D des tuyaux et des composants intégrés ou avec ancrage.
- Dans l'onglet Graphiques 1D, sélectionnez Affichage graphique 1D des tuyaux et composants intégrés ou avec ancrage.
- Ensuite, sous Pour des tailles de tuyaux inférieures ou égales à, entrez un diamètre maximal.
- Sélectionnez Affichage graphique 1D des tuyaux et composants intégrés ou avec ancrage.
- Ensuite, sous Pour des tailles de tuyaux inférieures ou égales à, entrez un diamètre maximal.
- Entrez la longueur du tracé des pièces à vues multiples intégrées ou avec ancrage.
- Sous Style de graphiques 1D (graphiques de connexion), sélectionnez un style. Conseil : Les blocs spécifiés dans le style sélectionné s'afficheront dans les affichages 1D du système actuel.
