La boîte de dialogue Choisir un composant s'affiche en cas de tentative d'ajout ou de modification d'un composant non stocké dans les préférences. Vous serez invité à effectuer une substitution à partir du catalogue. L'exemple suivant illustre la boîte de dialogue dans le domaine Tuyauterie dans le profil anglo-saxon ou métrique (américain).

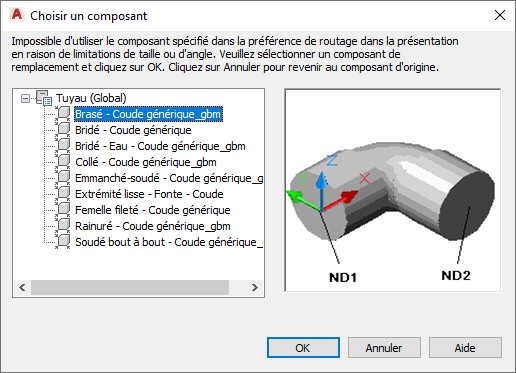

Boîte de dialogue Choisir un composant affichant des composants de tuyau organisés par type de matériau.
Le tableau suivant résume les scénarios où la boîte de dialogue Choisir un composant s'affiche, vous invitant à remplacer un composant :
| Scénario | Boîte de dialogue s'affichant lors d'un ajout à la présentation | Boîte de dialogue s'affichant lors d'une modification de la présentation |
|---|---|---|
| Le composant n'est pas stocké dans la préférence de routage (tuyau ou tube IRO) ou de composant actuelle (gaine ou chemin de câbles). | Oui | Oui |
| La préférence de routage ou de composant actuelle inclut le composant correct mais pas l'angle spécifié. | Oui | Oui |
| La taille de composant n'est pas spécifiée dans la préférence de routage ou de composant actuelle. | Oui La boîte de dialogue vous invite à sélectionner une réduction. |
Oui |
| Un composant supplémentaire est requis dans la présentation et la réduction spécifiée n'est pas conforme aux exigences de taille. | Non | Oui Une réduction est ajoutée automatiquement. |
| Vous avez essayé de raccorder des objets avec différents types de joints (par exemple, soudé bout à bout et fusionné) qui ne sont pas inclus dans la préférence de routage ou de composant actuelle. | Oui | Non |
Si vous modifiez une présentation, la boîte de dialogue Choisir un composant effectue un zoom sur le composant pour lequel une action est requise. Une fois la sélection effectuée, la vue d'origine est rétablie. La dernière préférence utilisée pour le domaine spécifique est automatiquement conservée tant qu'elle n'est pas modifiée. La sélection de composant peut être définie comme la sélection par défaut.
Le remplacement que vous effectuez ne s'applique qu'à l'emplacement spécifique de la présentation. Si vous répétez cette action alors que la commande d'ajout est active, la boîte de dialogue vous invite à sélectionner un composant à nouveau.
Si le composant ou le type de connexion préféré ne sont pas disponibles, cliquez sur Annuler, puis ajoutez le raccord souhaité manuellement.
Vous pourriez également être invité à choisir un composant plusieurs fois si vous tentez de connecter des objets avec des types de connexion différents ou dont les traits d'axe ne sont pas alignés. Dans de tels cas, les composants que vous choisissez sont utilisés automatiquement pour créer une ou plusieurs solutions de routage.
