- Dans l'espace de travail HVAC, sélectionnez un régulateur d'air dans le dessin.
- Cliquez sur
l'
.

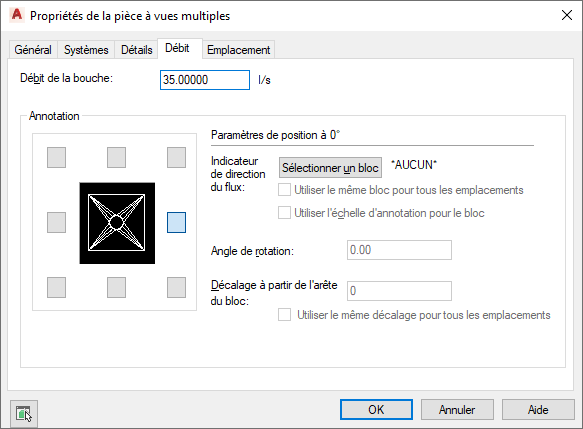

- Dans la boîte de dialogue Propriétés de la pièce à vues multiples, cliquez sur l'onglet Débit. Remarque : L'onglet Débit est disponible seulement après insertion du régulateur d'air dans le dessin.
- Pour modifier ou affecter une valeur de débit à des appareils comme des ventilateurs, des régulateurs de débit d'air et des diffuseurs plafonniers, indiquez une nouvelle valeur dans le champ Débit.
Il est possible de préciser jusqu'à huit emplacements d'indicateurs de direction du flux autour du régulateur d'air. Vous pouvez sélectionner le bloc concerné par l'indicateur de direction du flux et utiliser éventuellement le même bloc pour tous les indicateurs de direction du flux, ou sélectionner des blocs différents selon leur emplacement. Indiquez l'angle de rotation et le décalage par rapport au régulateur d'air pour chaque indicateur de direction du flux et précisez la valeur du flux.
