Pour définir la taille des canalisations sanitaires pour plusieurs étages

La plupart des systèmes sanitaires sont définis dans des édifices contenant plusieurs étages, chaque étage étant généralement représenté dans un dessin distinct. Lors du dimensionnement d'un système sanitaire réparti sur plusieurs étages, vous devez dimensionner les lignes de plomberie séparément sur chaque dessin, en commençant par l'étage le plus élevé, puis en redescendant progressivement. Vous pouvez alors référencer les différentes valeurs de calcul des étages supérieurs lors du dimensionnement des étages inférieurs.

Pour calculer un système sanitaire dans un bâtiment de trois étages

1. Ouvrez le dessin du troisième étage et procédez comme suit :


   1. Cliquez sur la ligne de plomberie la plus proche de la colonne montante du deuxième étage de manière à sélectionner la conduite à dimensionner pour le troisième étage.

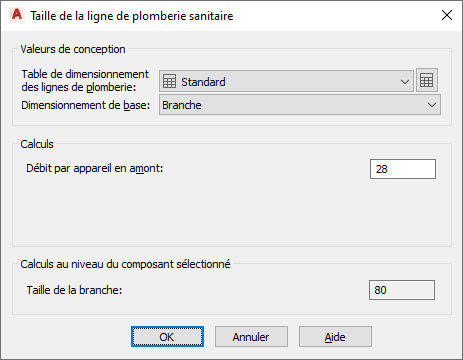

   2. Sous Valeurs de conception, vérifiez que Branche est sélectionnée sous Dimensionnement de base.
   3. Notez la valeur calculée affichée dans le champ Débit par appareil de la pile en amont. Cette valeur sera réutilisée lors des étapes suivantes.
2. Ouvrez le dessin du deuxième étage et procédez comme suit :


   1. Cliquez sur la ligne de plomberie la plus proche de la colonne montante du premier étage de manière à sélectionner la conduite à dimensionner pour le deuxième étage.

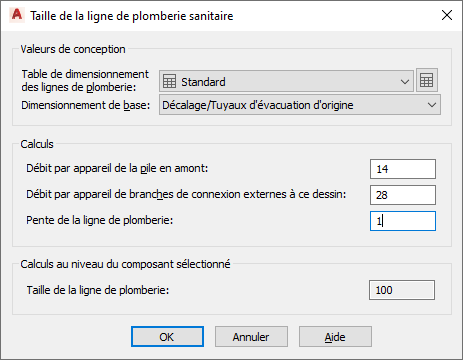

   2. Sous Valeurs de conception, sélectionnez Décalage/Tuyaux d'évacuation d'origine dans le champ Dimensionnement de base.
   3. Dans le champ Débit par appareil de branches de connexion externes à ce dessin, indiquez la valeur affichée dans le champ Débit par appareil en amont lors de l'étape précédente. La conduite sélectionnée est dimensionnée et la valeur indiquée dans le champ Taille de la ligne de plomberie est mise à jour en conséquence.
   4. Notez la valeur calculée affichée dans le champ Débits par appareil de la pile en amont. Cette valeur sera réutilisée lors de l'étape suivante.
3. Ouvrez le dessin du premier étage et procédez comme suit :
   1. Cliquez sur la ligne de plomberie la plus proche de l'extrémité de la conduite principale sortant de l'édifice de manière à sélectionner la conduite à dimensionner pour le premier étage.
   2. Sous Valeurs de conception, sélectionnez Décalage/Tuyaux d'évacuation d'origine dans le champ Dimensionnement de base.
   3. Ajoutez les valeurs des champs Débit par appareil de la pile en amont pour le troisième étage (première étape) et le deuxième étage (deuxième étape).
   4. Entrez le résultat dans le champ Débits par appareil de branches de connexion externes à ce dessin. La conduite sélectionnée est dimensionnée et la valeur indiquée dans le champ Taille de la ligne de plomberie est mise à jour en conséquence.
