Jeu d’outils AutoCAD MEP 2026 utilise des vues orthogonales et isométriques dans les dessins, mais contient également de nombreux paramètres d'affichage qui déterminent la manière dont s'affichent les objets dans un dessin. Les représentations d'affichage déterminent l'affichage des objets dans les différentes vues. Les configurations d'affichage désignent des groupes de représentation d'affichage conçus pour des tâches spécifiques. Par exemple, vous pouvez transformer une configuration d'affichage 1D en configuration d'affichage 2D. Vous pouvez également définir des configurations d'affichage spécifiques aux différentes disciplines. Par exemple, vous pouvez définir une configuration d'affichage représentant les systèmes mécaniques dans une couleur et un type de ligne donnés tout en masquant les autres types de systèmes.
Les gabarits par défaut incluent des paramètres d'affichage utilisés pour tous les aspects de conception et de documentation des projets. Vous pouvez également personnaliser les affichages de manière à les adapter aux spécificités des projets.
Pour modifier la configuration d'affichage actuelle
- Cliquez sur la configuration d'affichage actuelle dans la barre d'état.
Les configurations d'affichage du dessin sont répertoriées.

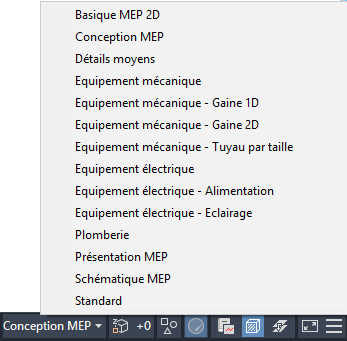

Configurations d'affichage incluses dans le gabarit de dessin Modèle Aecb
- Sélectionnez une configuration d'affichage dans la liste.
