Jeu d’outils AutoCAD MEP 2026 offre une vaste bibliothèque de symboles schématiques assemblables afin de représenter les dépendances logiques et la connectivité qui existent entre les composants et appareils réels. Les symboles schématiques sont des contenus basés sur des styles. En d'autres termes, ils sont définis par diverses propriétés de style. Les propriétés de style spécifient le comportement de chaque symbole schématique, notamment la manière dont ses lignes de connexion doivent être ajustées.
- Les symboles intégrés. Ces symboles peuvent être ancrés n'importe où sur une ligne schématique. Exemples : raccords, vannes, manomètres, interrupteurs, signaux et appareils. Ces symboles sont attachés à la ligne. Ils se déplacent et sont supprimés en même temps qu'elle. Vous pouvez également repositionner les symboles en les déplaçant le long de la ligne schématique.

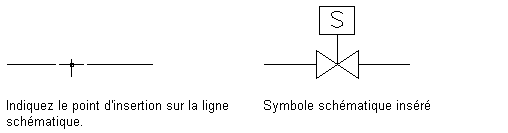

Insertion d'un symbole schématique sur une ligne schématique
- Les symboles d'extrémité. Ces symboles figurent généralement en début ou en fin de ligne schématique. Un symbole d'extrémité doit être placé avant d'être raccordé à une ligne schématique. Exemples : diffuseurs, pompes, ventilateurs et réservoirs. Les symboles d'extrémité se déplacent avec la ligne schématique. S'ils sont déplacés, la ligne s'étire en conséquence. Les symboles d'extrémité ne sont pas supprimés si la ligne schématique est effacée. Ces deux objets peuvent être effacés individuellement.
Liaison d'une ligne schématique à un symbole schématique
Pour simplifier la recherche, les symboles schématiques sont classés par catégorie et par type. Vous pouvez ajouter, supprimer et renommer des catégories afin de personnaliser l'organisation des symboles schématiques en fonction de vos besoins. Vous pouvez également créer des symboles schématiques ou des bibliothèques schématiques personnalisé(e)s, adapté(e)s aux normes de votre entreprise ou d'un projet spécifique.
