Pour définir des désignations de styles de lignes schématiques

Lorsque vous dessinez une ligne schématique, vous pouvez choisir la désignation correspondante dans la palette des propriétés. La désignation d'une ligne correspond au texte identifiant la ligne dans la présentation. Le style de ligne sélectionné détermine la liste des ID de désignation disponibles. Vous pouvez choisir l'ID souhaité dans la liste ou saisir en saisir un différent.

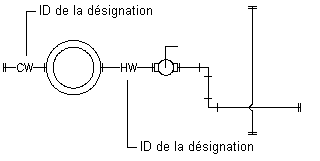

Exemples d'ID de désignation

Pour définir des désignations pour un style de ligne schématique

1. Ouvrez le dessin contenant le style.
2. Dans l'espace de travail Schématique, ouvrez le style en effectuant l'une des opérations suivantes :
   • Cliquez sur l'onglet Gérergroupe de fonctions Style et affichageliste déroulante Gestionnaire des stylesStyles de lignes schématiques. Dans le volet gauche du gestionnaire des styles, sélectionnez le style souhaité.
   • Dans le dessin, sélectionnez une ligne schématique utilisant ce style, puis cliquez sur l'onglet Ligne schématiquegroupe de fonctions Généralliste déroulante Modifier le style du systèmeModifier le style de ligne schématique .

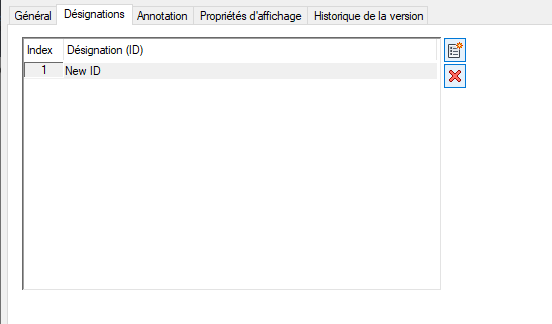

3. Cliquez sur l'onglet Désignations.


4. Définissez les désignations :

   Pour...	Action...
   ajouter une désignation	cliquez sur , puis, dans le champ Désignation, entrez un ID et appuyez sur la touche Entrée.
   modifier une désignation	cliquez dans le champ Désignation correspondant, modifiez l'ID et appuyez sur la touche Entrée.
   supprimer une désignation	sélectionnez une désignation et cliquez sur .
