Les outils de création de la parcelle prennent en charge différentes méthodes de création de parcelle. En plus des paramètres d'aire et de façade, vous pouvez spécifier les contraintes de façade minimale pour le décalage ou les contraintes de largeur et de profondeur minimales. Les rubriques suivantes décrivent ces méthodes. Testez ces méthodes pour déterminer la solution appropriée à vos besoins.
Création d'une parcelle avec l'option Utiliser la façade minimale pour le décalage
Désormais, vous pouvez utiliser l'option Utiliser la façade minimale pour le décalage pour créer des parcelles.
Pour créer des parcelles à l'aide de l'option Utiliser la façade minimale pour le décalage
- Cliquez sur l'
pour ouvrir les outils de création de la parcelle. - Entrez les valeurs des critères Aire minimale, Façade minimale et Décalage de façade.
- Définissez Utiliser la façade minimale pour le décalage sur Oui.
- Choisissez un outil de création.
- Dans la boîte de dialogue Créer des parcelles - Présentation, sélectionnez le site, le style, les calques et les styles d'étiquette souhaités. Cliquez sur OK.
- Sélectionnez une étiquette de sélection d'aire de la parcelle que vous souhaitez sous-diviser. Vous pouvez également choisir un point dans la parcelle.
- Choisissez un point de départ et une extrémité pour la ligne de façade. Un aperçu s'affiche lorsque vous tracez la ligne de façade.

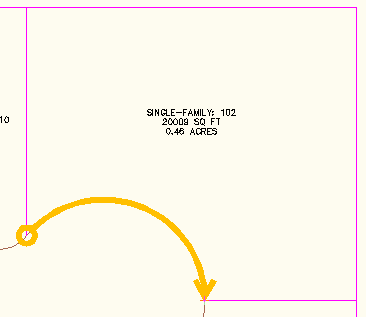

Figure 7 : Aperçu de la ligne de façade
- Selon l'outil sélectionné (Ligne parallèle, Ligne d'ouverture, etc.), fournissez les informations requises à l'invite de commande.
- Les aperçus des graphiques s'affichent si la solution proposée est correcte. La ligne composée de tirets verts représente le décalage de la façade, comme illustré à la figure 8. Acceptez la solution obtenue ou entrez Non pour mettre fin à la commande et ajuster les paramètres de dimensionnement.

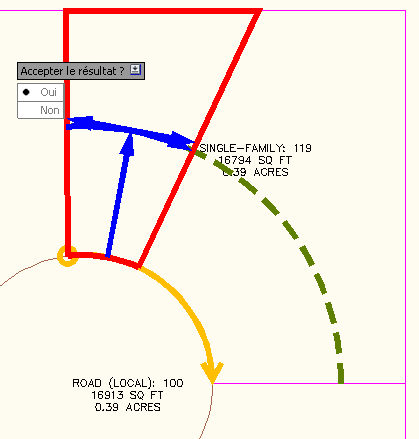

Figure 8 : Aperçu de la solution proposée et ligne de décalage de la façade
Figure 9 : Parcelle créée
Création d'une parcelle avec les options Profondeur minimale et Largeur minimale
Désormais, vous pouvez créer une parcelle en spécifiant une aire, une façade, une profondeur et une largeur minimales au niveau de la profondeur minimale.
Pour créer des parcelles à l'aide des options Largeur minimale et Profondeur minimale
- Cliquez sur l'pour ouvrir les outils de création de la parcelle.
- Entrez les valeurs des critères Aire minimale, Façade minimale, Décalage de façade, Largeur minimale, Profondeur minimale et Profondeur maximale.
- Définissez Utiliser la profondeur maximum sur Oui.
- Choisissez un outil de création.
- Dans la boîte de dialogue Créer des parcelles - Présentation, sélectionnez le site, le style, les calques et les styles d'étiquette souhaités. Cliquez sur OK.
- Choisissez un point au sein de la parcelle que vous souhaitez sous-diviser.
- Choisissez un point de départ et une extrémité pour la ligne de façade. Une ligne temporaire s'affiche lorsque vous tracez la ligne de façade.
- Selon l'outil sélectionné (Ligne parallèle, Ligne d'ouverture, etc.), fournissez les informations requises à l'invite de commande.
- Les aperçus des graphiques s'affichent si la solution proposée est correcte, comme illustré à la figure 10. Acceptez la solution obtenue ou entrez Non pour mettre fin à la commande et ajuster les paramètres de dimensionnement. La figure 10 affiche les aperçus des graphiques lorsque le mode automatique est activé.

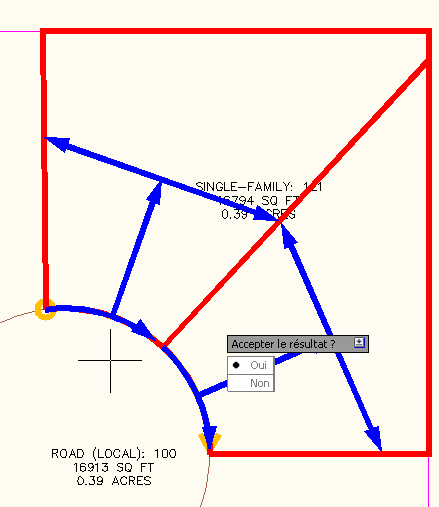

Figure 10 : Solution proposée à l'aide du critère Profondeur maximale
Si vous acceptez la solution proposée, des parcelles sont créées, comme illustré à la figure 11.
Figure 11 : Parcelles créées
Marissa Jenkinson, ingénieur technico-commercial de la société CADD Microsystems, Inc. (http://www.caddmicro.com) basée à Alexandrie en Virginie (Etats-Unis), a contribué au contenu de cette rubrique relative à la création de parcelles ainsi qu'au contenu relatif aux pratiques recommandées pour la modification de parcelles.
