Cet élément de profil type insère un fossé à fond plat ou en forme de V avec les paramètres de contrôle horizontaux et verticaux définis par l'utilisateur.
Il peut également inclure un matériau de revêtement facultatif.
Association
Le point d'association se situe sur le bord intérieur du premier lien. Il s'agit du tampon intérieur ou du lien de pente avant fossé du fossé si la largeur du tampon intérieur est égale à zéro. Il est généralement relié au bord extérieur d'un accotement.

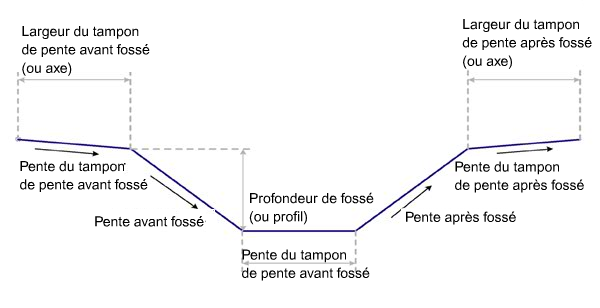

Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Indique le côté où insérer l'élément de profil type | Gauche/Droit | Droit |
| Inclure le fossé | Indique s'il faut utiliser le fossé en cas de déblai et de remblai, de remblai seulement ou de déblai seulement | Options disponibles : a) Déblai/remblai, b) Déblai, c) Remblai | Déblai/Remblai |
| Largeur du fossé | Largeur du fond du fossé. Utiliser zéro pour un fossé en V. | Numérique, positif |
1 m 3 pieds |
| Profondeur du fossé | Profondeur du fossé | Numérique, positif |
1 m 3 pieds |
| Pente avant fossé | Pente du lien du fossé avant (x : 1). Ce lien est toujours inséré vers le bas. | Numérique, positif | 4 ( : 1) |
| Largeur du tampon de pente avant fossé | Permet d'insérer un tampon devant la pente avant fossé (zéro pour omettre) | Numérique, positif |
1 m 3 pieds |
| Pente du tampon de pente avant fossé | Pente du tampon de la pente avant fossé | Numérique, positif | -6 (:1) |
| Pente après fossé | Pente du lien arrière du fossé (x : 1). Ce lien est toujours inséré vers le haut. | Numérique, positif | 4 ( : 1) |
| Tampon de la pente après fossé | Permet de placer le tampon après la pente après fossé (zéro pour omettre) | Numérique, positif |
1 m 3 pieds |
| Pente du tampon de pente après fossé | Pente du tampon de la pente après fossé | Numérique, positif | 6 (:1) |
| Placer un matériau revêtu | Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous pouvez sélectionner Tous les liens ou Aucun. | Chaîne | Aucun |
| Limite 1 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 1 : 1 |
| Epaisseur du matériau 1 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au côté de la pente. | Numérique, positif | 12 pouces |
| Nom du matériau 1 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 2 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 2 : 1 |
| Epaisseur du matériau 2 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au côté de la pente. | Numérique, positif | 6 pouces |
| Nom du matériau 2 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 3 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 4 : 1 |
| Epaisseur du matériau 3 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au côté de la pente. | Numérique, positif | 4 pouces |
| Nom du matériau 3 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Pelouse |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Axe du bord intérieur du fossé | Peut être utilisé pour remplacer la largeur fixe du tampon de la pente avant fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Axe du bord extérieur du fossé | Peut être utilisé pour remplacer la largeur fixe du tampon de la pente après fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Ligne de profil en long du fond du fossé | Peut être utilisé pour remplacer les largeurs fixes de la pente avant fossé et de la pente après fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Surface cible | Surface utilisée pour déterminé si le fossé est en déblai ou en remblai. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Facultatif |
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type insère une forme simple de fossé (à fond plat ou en forme de V) avec en option des tampons de pente avant fossé et de pente après fossé. L'emplacement du bord intérieur du fossé peut être spécifié par une largeur fixe ou par un axe facultatif. La profondeur du fossé peut être indiquée par une hauteur fixe ou par l'affectation d'une ligne de profil en long qui permet de gérer la profondeur. Le point de test de déblai/remblai est P3. En fonction du paramètre d'entrée Inclure le fossé, le fossé sera positionné uniquement en déblai, uniquement en remblai, ou en déblai et en remblai.
Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche tous les liens constituant le fossé avec les paramètres tels qu'ils ont été saisis par l'utilisateur.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P2 | Talus | |
| P3 | Point de fossé | Fond intérieur du fossé |
| P4 | Point de fossé | Fond extérieur du fossé |
| P5 | Talus | |
| L1-5 | Emprise Assise des terrassements | |
| L2, L4 | Pente du lien | |
| L3 | Fossé | Fond du fossé |

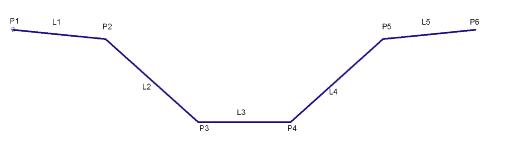

Diagramme de codage
