Onglet Contenu (boîte de dialogue Créer un appareil de voie)

L’onglet Contenu permet de définir le type d’appareil de voie à créer et d’autres paramètres.

Catalogue de contenu

Indique le catalogue à utiliser pour la création de l’appareil de voie. Sélectionnez un élément dans la liste déroulante ou cliquez sur  pour afficher la boîte de dialogue Catalogue des appareils de voie, dans laquelle vous pouvez charger un autre catalogue. Ces fichiers sont stockés dans le dossier C:\ProgramData\Autodesk\C3D 2022\fra\Data\Railway Design Standards\Turnout\ par défaut.

Type d’appareil de voie

Indique le type d’appareil de voie :

• Simple

• Équilatéral

• Intersection

• Intersection combinée

• Appareil de voie à trois voies


Filtre (Tangente d’angle)

Permet d’indiquer l’angle de l’appareil de voie. Les angles plus petits créent des appareils de voie plus progressifs.

Modèle

Spécifie le modèle de l’appareil de voie. Les modèles disponibles à l’angle spécifié dans le fichier de catalogue des appareils de voie sont affichés dans la liste déroulante.

Direction

Indique la direction, vers l’avant ou vers l’arrière, en fonction de la cotation des abscisses de l’axe. Vous pouvez ajuster la direction et le côté à l’aide d’une poignée après la création de l’appareil de voie. Pour plus d’informations, reportez-vous à la rubrique Modifier des appareils de voie de rails à l’aide des poignées.

Côté de l’axe

Indique le côté de l’axe au niveau de l’appareil de voie, à gauche ou à droite, en fonction de la cotation d’abscisse de l’axe. Vous pouvez ajuster le côté à l’aide d’une poignée après la création de l’appareil de voie.

Remarque : Le paramètre Côté de l’axe influe sur le paramètre Côté de l’appareil de voie (visible et modifiable dans la palette des propriétés de l’appareil de voie générée) en fonction du paramètre Direction de l’appareil de voie.

• Lorsque la direction de l’appareil de voie est définie sur Avant, le côté de l’axe sélectionné correspond au côté de l’appareil de voie (gauche et gauche, ou droite et droite).
• Lorsque la direction de l’appareil de voie est définie sur Arrière, le côté de l’appareil de voie est opposé au côté de l’axe sélectionné (gauche et droite, ou droite et gauche).

Les options Côté de l’axe et Côté de l’appareil de voie sont disponibles pour les étiquettes d’appareils de voie.

Point d’insertion

Indique le point d’insertion de l’appareil de voie :

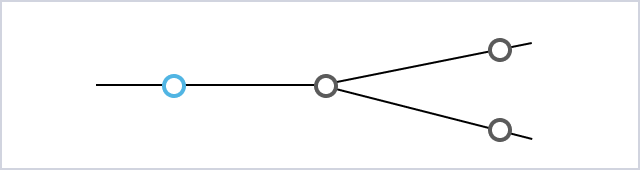

• Joint de contre-aiguille

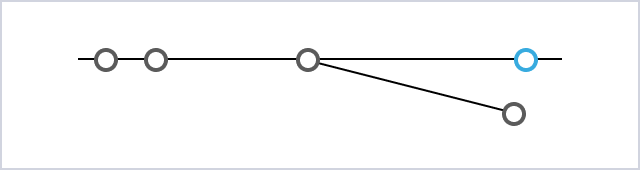

• Emplacement de l’aiguillage

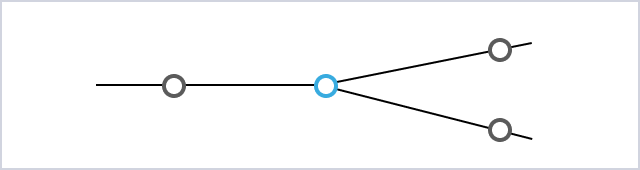

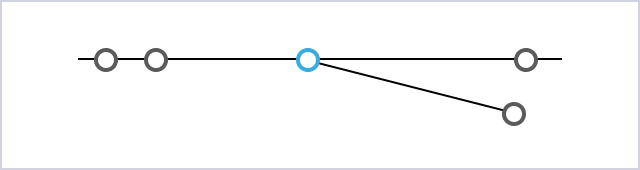

• Point d'intersection

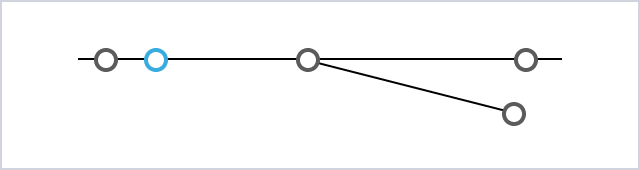

• Talon de cœur sur la voie directe

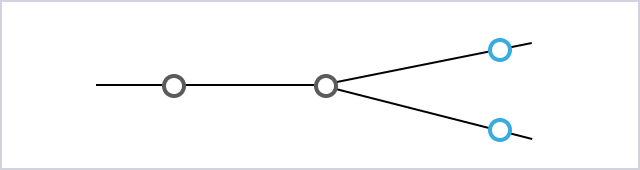

• Talon de cœur sur la voie déviée

Type d’appareil de voie	Joint de contre-aiguille	Emplacement de l’aiguillage	Point d'intersection	Talon de cœur sur la voie directe	Talon de cœur sur la voie déviée

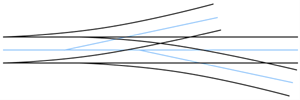

Simple
Équilatéral

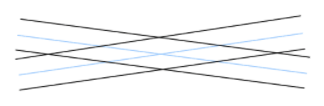

Intersection
Intersection combinée
Appareil de voie à trois voies

Paramètres

Spécifie des paramètres supplémentaires pour l’appareil de voie :

• Modélisation en fonction de la vitesse
• Type de courbe de sortie : ces valeurs varient en fonction des éléments disponibles dans le catalogue des appareils de voie. Par exemple, les types disponibles sont Aucun, Droit, Courbe et Courbe en S.
• Prolonger la longueur : prolonge la longueur de la ligne droite après la courbe de sortie d’une valeur spécifiée
