Référence relative à la boîte de dialogue Jointure de bords

Définissez les jointures de bords que vous ajoutez aux faces de tôlerie.

Accès

Sur le ruban, cliquez sur l’onglet Tôlerie groupe de fonctions Modifier Jointure de bords

Forme

Permet de gérer la forme, la méthode de mesure des jeux, le type de recouvrement ainsi que les paramètres de jeu de la jointure de bords.

Forme

Sélectionne les arêtes du modèle et offre la possibilité de découper les coins.

Jointure de bords

Spécifie une nouvelle géométrie de coin entre des faces de tôlerie coplanaires ou sécantes existantes.

Découpe en coin

Spécifie un coin découpé. Cette option permet d'ouvrir un coin carré afin de créer une jointure de bords en tôle (en général sur un modèle de pièce converti).

Arêtes

Sélectionne une arête du modèle sur chaque face.

Coupe d’onglets/Jointure

Cette zone s'intitule Coupe d'onglets lorsque les arêtes sélectionnées sont sur une face coplanaire et Jointure lorsque les arêtes sélectionnées sont sur une face non plane. Les éléments gérés comprennent, notamment :

• la méthode de mesure des jeux utilisée
• le type de recouvrement des jeux à la jointure
• la valeur de l'écartement
• le pourcentage de recouvrement (si nécessaire)

Ecartement maximal

Cette option vous permet de créer un jeu à la jointure des bords pouvant être mesuré de manière cohérente avec une jauge d'inspection physique.

Distance d'arête/face

Permet de créer un jeu à la jointure des bords pouvant être mesuré entre la face située à côté de la première arête sélectionnée et la seconde arête sélectionnée. Ces jointures de bords sont compatibles avec les jointures créées dans les versions d'Inventor antérieures à la version R2008.

Option de recouvrement

45 degrés

(sélections coplanaires/écartement maximal) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.

Jeu symétrique

(sélections coplanaires/face/distance d’arête) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.

Jeu symétrique

(sélections non planes/écartement maximal) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.

Aucun recouvrement

(sélections non planes/face/distance d’arête) Applique une jointure de type Aucun recouvrement à la jointure de bords sélectionnée.

Recouvrement

(sélections coplanaires/écartement maximal) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.

Recouvrement

(sélections coplanaires/face/distance d’arête) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.

Recouvrement

(sélections non planes/écartement maximal) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.

Recouvrement

(sélections non planes/face/distance d’arête) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.

Recouvrement inversé

(sélections coplanaires/écartement maximal) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.

Recouvrement inversé

(sélections coplanaires/face/distance d’arête) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.

Recouvrement inversé

(sélections non planes/écartement maximal) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.

Recouvrement inversé

(sélections non planes/face/distance d’arête) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.

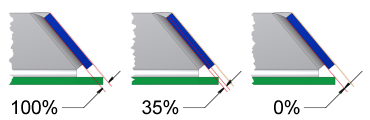

Pourcentage de recouvrement

Spécifie le recouvrement sous forme de pourcentage de l'épaisseur du bord tombé à l'aide d'une valeur décimale comprise entre 0 et 1. Cette option est valide lorsque le recouvrement est de type Recouvrement ou Recouvrement inversé.

Espacement

• Jeu Spécifie la distance entre les arêtes (ou entre une face et une arête) de la jointure de bords. Entrez une valeur si celle-ci diffère de la valeur par défaut.

• Epaisseur Valeur spécifiée dans le style de tôle actif. Si la valeur a été précédemment modifiée, vous pouvez la rétablir sur le paramètre défini dans le style de tôle. Vous pouvez également utiliser les options suivantes de la liste déroulante :

  • Mesurer Permet de mesurer une distance de fonction à utiliser pour cette valeur.
  • Afficher les cotes Permet d’identifier une cote à utiliser pour cette valeur.
  • Liste des paramètres Permet de répertorier les paramètres à substituer à cette valeur ou de réinitialiser la valeur du paramètre Valeur de la fonction si elle a été précédemment modifiée.

(Autres)

Prolongement du coin

Indique la méthode utilisée pour prolonger le coin.

Aligné

Projette la première face de manière à l'aligner sur la seconde.

Perpendicularité

Projette la première face perpendiculairement à la seconde.

Pli (onglet)

Pour de plus amples informations sur l'onglet Pli, reportez-vous à la référence relative aux options de pliage de la tôle.

Onglet Coin

Pour de plus amples informations sur l'onglet Coin, reportez-vous à la référence relative aux options de coin de la tôle.
