Créer des contours pour des ressorts hélicoïdaux

Suivez ces étapes pour créer un hélicoïde avec 12 révolutions. Commencez par dessiner des lignes de construction basées sur les cotes de l'hélicoïde. Les commandes suivantes font partie des commandes de base employées dans la création de l'hélicoïde 3D :

Etape 1 : Créer une spline plane pour représenter une révolution du ressort

Dans un nouveau fichier pièce, créez une esquisse 2D faite d'une seule spline (et la géométrie de construction associée) qui représente une révolution du ressort. Il est conseillé de faire coïncider l'une des extrémités de la spline avec un plan de construction principal et de la centrer sur un axe de construction principal.

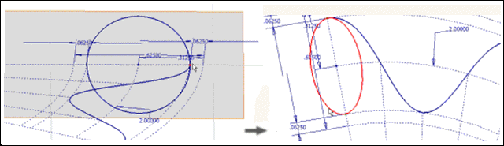

Etape 2 : Créer un cercle pour représenter le diamètre du ressort

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Esquisse Créer une esquisse 2D.
  2. Créez une deuxième esquisse 2D faite d'un seul cercle représentant le diamètre du ressort. Le cercle doit coïncider avec l'extrémité de la spline dans la première esquisse.

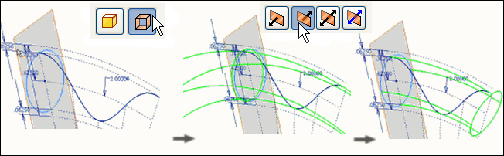

Etape 3 : Créer une géométrie de construction afin de définir une trajectoire pour le ressort - Partie 1

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Créer Révolution pour faire pivoter la surface.
  2. Sélectionnez le résultat Surface, puis le cercle comme contour et l'axe Z.
  3. Entrez un angle de 30 degrés. L'angle est la longueur d'un segment (révolution) de l'hélicoïde.
  4. Inverser la direction de l'hélicoïde vers la droite.
  5. Cliquez sur OK pour effectuer une révolution de l'hélicoïde et générer un tube de surface de révolution comprenant l'esquisse de spline.

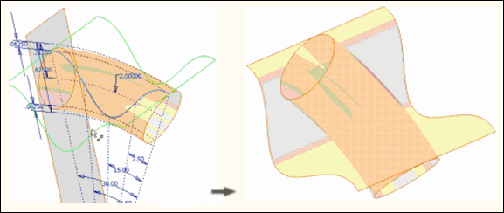

Etape 4 : Créer une géométrie de construction afin de définir une trajectoire pour le ressort - Partie 2

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Créer Extrusion.
  2. Extrudez l'esquisse de spline dans les deux directions afin qu'elle coupe l'hélicoïde dans les deux directions. Choisissez le résultat Surface afin de générer une surface d'extrusion coupant la surface de révolution.

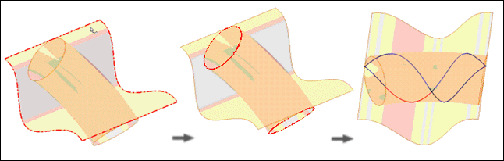

Etape 5 : Se préparer en vue du balayage en créant une trajectoire pour le ressort

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Esquisse Créer une esquisse 3D.

  2. A l'aide de l'outil Intersection 3D, créez une esquisse 3D à l'intersection de deux surfaces pour générer une trajectoire pour le ressort.

    La ligne représente une révolution de l'hélicoïde et crée une trajectoire qu'il pourra suivre.

Etape 6 : Se préparer en vue du balayage en créant un contour pour le ressort

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Fonctions de construction Plan.

  2. Créez un plan de construction à l'une des extrémités des segments de l'esquisse 3D, perpendiculaire au segment sélectionné.

    Remarque : il existe maintenant une trajectoire et un plan de construction perpendiculaire à la trajectoire. L'étape suivante consiste à tracer la section qui effectuera le balayage le long de la trajectoire.

  3. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Esquisse Créer une esquisse 2D.

  4. Sur le ruban, cliquez sur l’onglet Esquisse le groupe de fonctions Créer Projeter la géométrie.

  5. Créez une esquisse 2D sur le nouveau plan de construction, contenant un seul cercle pour représenter la section du fil du ressort. Le point de centre du cercle doit coïncider avec l'extrémité du ressort.

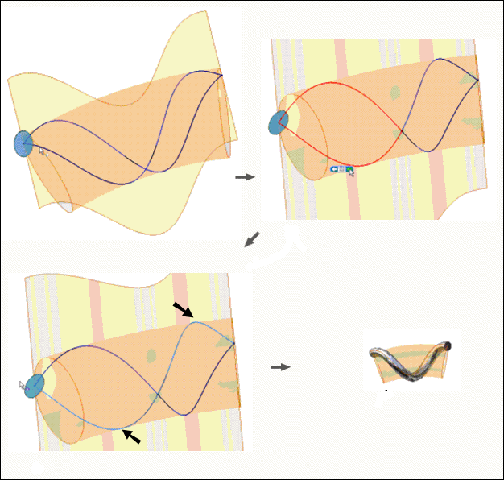

Etape 7 : Effectuer le balayage sur une révolution du ressort

  1. Sur le ruban, cliquez sur l’onglet Modèle 3D le groupe de fonctions Créer Balayage.

    La commande Balayage sélectionne automatiquement le contour du modèle créé à l'étape 6, car il s'agit du seul contour fermé dans le modèle.

  2. Sélectionnez deux segments contigus de la spline 3D comme trajectoire de balayage.

    Remarque : L’option Sélectionner autre permet de remplacer tout chaînage de segments indésirable.

    Une révolution est maintenant sélectionnée.

  3. Cliquez sur OK. Une révolution du ressort hélicoïdal s'affiche autour d'un axe courbe.

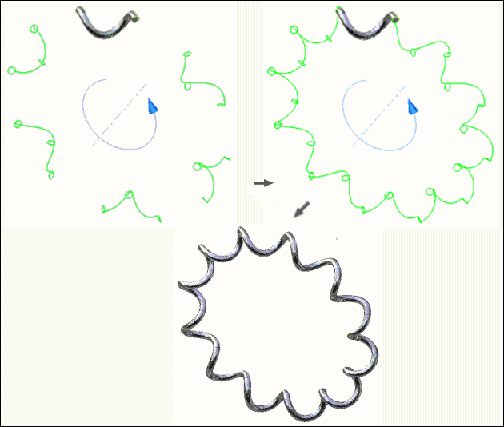

Etape 8 : Créer un réseau de fonctions de balayage pour terminer le ressort

  1. Sur le ruban, cliquez sur l’onglet Esquisse le groupe de fonctions Réseau Circulaire.
  2. Dans la boîte de dialogue Réseau circulaire, cliquez sur Fonctions, puis sur Balayage dans le navigateur.
  3. Cliquez sur Axe, puis sélectionnez le même axe utilisé pour créer la révolution de surface.
  4. Entrez 12 pour le placement, puis 360 degrés pour l'angle.
  5. Cliquez sur OK. Le ressort hélicoïdal terminé s'affiche sur des axes courbes.
