Pour cadrer et supprimer une partie du nuage de points

La commande Cadrer suivant une boîte découpe (supprime) une partie du nuage de points. La valeur par défaut Conserver à l’intérieur conserve la partie découpée à l’intérieur d’une zone de délimitation 3D rectangulaire et ignore le reste du nuage de points à l’extérieur de la zone. L’option Conserver à l’extérieur supprime la partie découpée et conserve le reste du nuage de points à l’extérieur de la zone.

1. Sur le ruban, cliquez sur l’onglet Gérer le groupe de fonctions Nuage de points Cadrer suivant une boîte.

2. Un glyphe de jeu de sélection de fenêtre apparaît dans la fenêtre graphique. Sélectionnez deux angles opposés qui englobent totalement les objets que vous souhaitez inclure dans la partie découpée.

3. Lorsque le deuxième angle opposé est sélectionné, une zone de délimitation 3D rectangulaire s'affiche autour de la zone que vous avez sélectionnée. Les cotes de la zone de délimitation X et Y sont déterminées par les valeurs X et Y définies par les angles opposés de la fenêtre de sélection. La valeur Z peut être ajustée.

   Remarque : un jeu de sélection de découpage de zone peut contenir plusieurs nuages de points. Si la fenêtre graphique comporte plusieurs nuages de points et que l’un d’entre eux est ajouté par inadvertance à la sélection de découpage, utilisez Ctrl + Sélectionner pour le désélectionner.

4. Vous pouvez utiliser les manipulateurs de distance de la zone de délimitation pour augmenter ou diminuer de manière dynamique la taille de la zone de délimitation, le cas échéant.

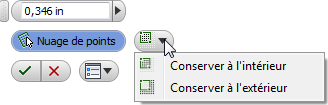

5. La mini-barre d’outils Nuage de points s’affiche également dans la zone de dessin. Outre le manipulateur de distance, vous pouvez saisir la valeur Z souhaitée directement dans la zone de saisie de valeur de la mini-barre d'outils.

6. Puis, choisissez si vous souhaitez utiliser l’option de découpage Conserver à l’intérieur ou Conserver à l’extérieur. Les deux options sont disponibles dans le menu déroulant Nuage de points.

7. La valeur par défaut Conserver à l’intérieur conserve la partie découpée à l’intérieur de la zone de délimitation et rejette le reste du nuage de points à l’extérieur de la zone.

8. L’option Conserver à l’extérieur supprime la partie découpée et conserve le reste du nuage de points à l’extérieur de la zone de délimitation.

   Remarque : quelle que soit l’option de conservation sélectionnée, les points conservés dans le nuage s’affichent toujours en gris (la couleur d’origine du nuage de points). Les points à rejeter s'affichent dans une autre couleur. Cette couleur est déterminée par le schéma de couleurs actuellement utilisé dans Inventor.

9. Cliquez sur le bouton OK de la mini-barre d’outils pour effectuer le découpage et mettre fin à la commande.
