Référence des options d’exportation Enregistrer sous

Nouveautés : 2022.2

Options d’exportation Enregistrer sous courantes

Inclure les esquisses

Choisissez cette option pour inclure des esquisses visibles dans le fichier exporté.

Lorsque vous enregistrez un fichier au format SAT, les esquisses sont converties en fichier SAT sans informations de groupement.

Options d'exportation CATIA V5 (*.CATPart, *.CATProduct)

Version

Sélectionnez la version du format de fichier pour l'exportation.

Options d'exportation de fichier au format IGES (*.igs, *.ige, *.iges)

Les résultats de l'exportation IGES sont :

• Des calques distincts sont attribués à la géométrie de pièces et aux surfaces de base.
• Seules les surfaces visibles dans la modélisation de pièces sont exportées.

Type de surface

• IGES 143 : surface délimitée. Permet un calcul plus précis que l'ancien type de surface paramétrique.
• IGES 144 : surface ajustée. Disponible sur les systèmes ne reconnaissant pas les surfaces délimitées ou lorsqu'un problème de conversion survient.

Type de face de solide

• Analytique. Permet de conserver les caractéristiques analytiques des faces. Les types de faces pris en charge sont les types plan, cylindrique, conique, sphérique et toroïdal.
• NURBS. Utilisez cette option si les faces ne possèdent pas de caractéristiques analytiques.

Précision d'ajustement de la spline

La plage autorisée pour la valeur est comprise entre 0.00001 cm et 0.001 cm. Une valeur plus faible produit des approximations de géométrie plus précises et un fichier plus volumineux. La valeur est conservée dans les sessions actuelles et ultérieures jusqu'à ce que vous la modifiiez.

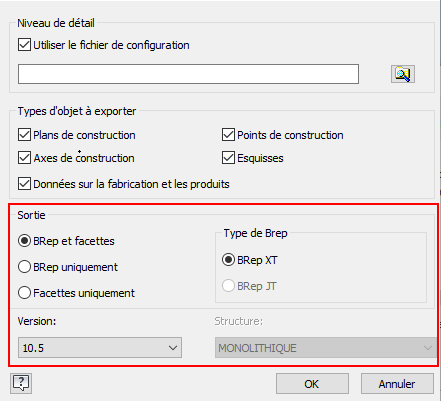

Options d'exportation de fichiers JT

Utiliser le fichier de configuration.

Cochez cette case pour utiliser un fichier prédéfini contenant les paramètres d’exportation de la section Sortie. Vous pouvez utiliser ce fichier pour contrôler le niveau de détail et d’autres paramètres si les options d’exportation par défaut ne fournissent pas les résultats souhaités. Par exemple, vous pouvez d’une part ajuster les valeurs de niveau de détail de la corde pour affecter des objets plus grands et d’autres part ajuster les valeurs de niveau de détail angulaires pour affecter des objets plus petits.

Vous trouverez un exemple de fichier CFG dans [lecteur]:\Utilisateurs\Public\Documents\Autodesk\Inventor [version]\Samples\Translation\[langue]

Le fichier de configuration prend en charge la modification des zones suivantes :

• Rep. des limites et facettes :
  • Rep. des limites et facettes : includeBrep = true, includeGeom = true
  • Rep. des limites uniquement : includeBrep = true, includeGeom = false
  • Facettes uniquement : includeBrep = false, includeGeom = true
• Type de représentation de limites :
  • BRep XT : autoXtBrep = true
  • BRep JT : autoXtBrep = false. Remarque : le type de BRep JT requiert la version 10.2 ou antérieure.
• Structure : (disponible pour les ensembles uniquement)
  • MONOLITHIQUE : structureOption = "MONOLITHIC" Conseil : l’ensemble est stocké dans un seul fichier JT.
  • PAR PIÈCE : structureOption = "PER_PART" Conseil : la hiérarchie de l’ensemble est stockée dans un fichier JT unique et chaque pièce est enregistrée en tant que fichier JT dans un sous-répertoire.
  • DÉMOLITION COMPLÈTE : structureOption = "FULL_SHATTER" Conseil : chaque composant d’ensemble est stocké dans un fichier JT unique.
• Version : par exemple, la version 8.0 est écrite sous la forme JtFileFormat = "80", la version 10.5 est écrite sous la forme JtFileFormat = "105"

Données de fabrication des produits

Des données de PMI (généralement des informations relatives à la fabrication jointes au modèle 3D) sont incluses dans le fichier exporté.

Résultat

Sélectionnez les options de sortie.

Type de représentation de limites

Si vous sélectionnez les versions 10.3 et supérieures, JT Brep n’est pas disponible.

Version

Sélectionnez la version du format de fichier pour l'exportation.

Structure

Disponible uniquement pour les ensembles. Spécifie un type de structure et le nombre de fichiers générés à appliquer au fichier exporté. Reportez-vous à la description de chaque type dans les options du fichier de configuration précédent.

Options d'exportation de fichiers OBJ

Unités

Détermine les unités du fichier OBJ exporté.

• Unités source : unités spécifiées dans les paramètres du document pièce.
• D'autres types d'unités sont disponibles, notamment les suivantes : pied, pouce, mètre, centimètre, millimètre et micron.

Structure

Les options de structure ne sont pas activées pour l'environnement d'impression 3D.

• Un seul fichier. Crée un seul fichier à partir d'un ensemble. Par défaut, les couleurs de pièce sont exportées avec le fichier. Désactivez la case Exporter les couleurs pour enregistrer le fichier en appliquant la couleur par défaut à tous les pièces.
• Un fichier par occurrence de pièce. Crée un fichier distinct pour chaque composant inclus dans l'exportation. Conserve les relations d'origine dans le fichier ensemble. Non disponible pour un fichier pièce.
• Un fichier par sélection. Crée un fichier distinct pour chaque corps ou composant solide que vous sélectionnez. Dans les ensembles, inclut uniquement le fichier parent dans une sélection. Cette option n'est pas disponible pour les ensembles si vous sélectionnez Tout visible dans la boîte de dialogue Envoyer au service d'impression 3D. Disponible pour les pièces uniquement lorsque Sélection est sélectionnée.

Résolution

Définit la résolution à utiliser pour l'exportation du modèle. Définit les valeurs de pourcentage prédéfinies pour les curseurs dans les options de maillage par approximation pour le fichier exporté.

• Elevée : les paramètres utilisent les valeurs de pourcentage prédéfinies élevées. Pour Ecart de surface, Longueur d'arête maximale ou Rapport de linéarité, la sélection s'efface si les valeurs changent.
• Moyenne : les paramètres utilisent les valeurs de pourcentage prédéfinies moyennes.
• Faible : les paramètres utilisent les valeurs de pourcentage prédéfinies faibles.
• Personnalisée : indique les valeurs définies par l’utilisateur. Remarque : pour la résolution personnalisée, un paramètre de tolérance trop faible peut entraîner un trop grand nombre de facettes et une réduction de la mémoire. Dans ce cas, l'opération peut échouer.
• Brep (par défaut) : génère une représentation de limite constituée de faces, d’arêtes et de sommets.

Ecart de surface

Permet de définir la distance maximale entre les arêtes de facette et les arêtes de surface. Spécifie le paramètre Ecart de surface à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Ecart de normales

Détermine l'angle maximal entre les vecteurs normaux des facettes. Spécifie le paramètre d'écart normal à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Longueur d'arête maximale

Définit la distance maximale entre les lignes de quadrillage qui sont placées sur la face lors du processus de maillage par approximation. Spécifie la longueur maximale des arêtes à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Rapport de linéarité

Gère le rapport entre la hauteur et la largeur des facettes. Spécifie le rapport de linéarité à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Options d'exportation de fichier texte ou binaire Parasolid (*.x_b, *.x_t)

Version

Sélectionnez la version du format de fichier pour l'exportation.

Options d'exportation Pro/ENGINEER (*.g, *.neu)

Version

Sélectionnez la version du format de fichier pour l'exportation. Cette option n’est disponible que pour les fichiers Granite (.g). Elle ne peut pas être sélectionnée pour l’exportation de fichiers Pro/ENGINEER Neutral (.neu).

Options d'exportation SAT (*.sat)

Version SAT extraite

Sélectionnez la version du format de fichier pour l'exportation.

Options d’exportation au format STEP (*.stp, *.ste, *.step)

Pour obtenir des résultats optimaux : si vous transférez des fichiers avec d’autres utilisateurs à l’aide du format STEP, conservez le même protocole, les mêmes options, le même nom de fichier, etc. lors de l’exportation entre le produit d’origine et Inventor.

Lorsque vous enregistrez un ensemble en tant que fichier STEP, l’ensemble et toutes les pièces de référence sont enregistrés dans un fichier unique. Les apparences des pièces Autodesk Inventor sont converties en couleurs RVB pour les solides STEP exportés.

Protocole d'application

• 203 : conception et gestion de configuration

• 214 : conception pour l’automobile

• 242 : ingénierie 3D basée sur un modèle géré. Inclut les données de fabrication des produits (Inventor, MBD/3DA).

  Remarque : STEP AP 242 n’est pas disponible pour les ensembles.

Précision d'ajustement de la spline

La plage autorisée pour la valeur est comprise entre 0.00001 cm et 0.001 cm. Vous pouvez modifier cette valeur en utilisant des unités cm uniquement. Une valeur plus faible produit des approximations de géométrie plus précises et un fichier plus volumineux. La valeur est conservée dans les sessions actuelles et ultérieures jusqu'à ce que vous la modifiiez.

Options d'exportation de fichiers STL

Format

• Binaire : enregistre le fichier en tant que fichier informatique codé, uniquement lisible par un logiciel.
• ASCII : enregistre le fichier en tant que fichier texte qui peut être modifié et lu dans un autre outil, tel que le Bloc-notes.

Unités

Détermine les unités du fichier STL exporté.

• Unités source : unités spécifiées dans les paramètres du document pièce.
• D'autres types d'unités sont disponibles, notamment les suivantes : pied, pouce, mètre, centimètre, millimètre et micron.

Structure

Les options de structure ne sont pas activées pour l'environnement d'impression 3D.

• Un seul fichier. Crée un seul fichier à partir d'un ensemble. Par défaut, les couleurs de pièce sont exportées avec le fichier. Désactivez la case Exporter les couleurs pour enregistrer le fichier en appliquant la couleur par défaut à tous les pièces. Un fichier par occurrence de pièce. Crée un fichier distinct pour chaque composant inclus dans l'exportation. Conserve les relations d’origine dans le fichier ensemble. Non disponible pour un fichier pièce.
• Un fichier par sélection. Crée un fichier distinct pour chaque corps ou composant solide que vous sélectionnez. Dans les ensembles, inclut uniquement le fichier parent dans une sélection. Cette option n'est pas disponible pour les ensembles si vous sélectionnez Tout visible dans la boîte de dialogue Envoyer au service d'impression 3D. Disponible pour les pièces uniquement lorsque Sélection est sélectionnée.

Résolution

Définit la résolution à utiliser pour l'exportation du modèle. Définit les valeurs de pourcentage prédéfinies pour les curseurs dans les options de maillage par approximation pour le fichier exporté.

• Elevée : les paramètres utilisent les valeurs de pourcentage prédéfinies élevées. Pour Ecart de surface, Longueur d'arête maximale ou Rapport de linéarité, la sélection s'efface si les valeurs changent.
• Moyenne : les paramètres utilisent les valeurs de pourcentage prédéfinies moyennes.
• Faible : les paramètres utilisent les valeurs de pourcentage prédéfinies faibles.
• Personnalisée : indique les valeurs définies par l’utilisateur. Remarque : pour la résolution personnalisée, un paramètre de tolérance trop faible peut entraîner un trop grand nombre de facettes et une réduction de la mémoire. Dans ce cas, l'opération peut échouer.
• Brep (par défaut) : génère une représentation de limite constituée de faces, d’arêtes et de sommets. Il s'agit de l'action par défaut.

Ecart de surface

Permet de définir la distance maximale entre les arêtes de facette et les arêtes de surface. Spécifie le paramètre Ecart de surface à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Ecart de normales

Détermine l'angle maximal entre les vecteurs normaux des facettes. Spécifie le paramètre d'écart normal à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Longueur d'arête maximale

Définit la distance maximale entre les lignes de quadrillage qui sont placées sur la face lors du processus de maillage par approximation. Spécifie la longueur maximale des arêtes à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.

Rapport de linéarité

Gère le rapport entre la hauteur et la largeur des facettes. Spécifie le rapport de linéarité à utiliser pour le maillage par approximation. Si vous déplacez le curseur, la résolution des modifications passe à Personnalisée.
