Impression avec le planificateur de tâches

Imprimez vos fichiers Inventor.

Pour utiliser une tâche d'impression de fichiers pour la nomenclature, sélectionnez les options Imprimer dans un fichier et Nomenclature dans une opération Multi-Sheet Plot.

Le gestionnaire de tâches Imprimer les fichiers permet d’imprimer les fichiers Inventor et les fichiers .xml enregistrés à partir de fichiers Multi-Sheet Plot.

Remarque : pour tracer des dessins à plusieurs feuilles, cliquez dans le menu Démarrer sur Programmes Autodesk Autodesk Inventor [version] Autodesk Multi-Sheet Plot. Sur la page d'impression, vous pouvez planifier l'opération d'impression dans un fichier. La boîte de dialogue Imprimer les fichiers du planificateur de tâches est uniquement utilisée pour la planification. Les fichiers .xml sont enregistrés hors de MSP uniquement.

1. Dans la fenêtre Planificateur de tâches d’Inventor, cliquez sur Imprimer les fichiers .

   Les informations de la liste des tâches changent et indiquent toute tâche d'impression de fichiers enregistrée auparavant.

2. Dans la fenêtre Planificateur de tâches d’Inventor, cliquez avec le bouton droit de la souris, puis choisissez Créer une tâche  Imprimer les fichiers.

3. Dans le volet Tâche de la boîte de dialogue Imprimer les fichiers, spécifiez un projet, le cas échéant. Sélectionnez l'une des options suivantes :

   • Ajouter un dossier. Spécifie un dossier à inclure dans la tâche. Votre sélection comprend les fichiers Inventor du dossier et leurs dépendances. Si vous choisissez Ajouter un dossier, deux options supplémentaires s'offrent à vous : inclure les sous-dossiers (en cliquant dans la colonne Récurrent) et préciser les types de fichiers à inclure (en cliquant dans la colonne Nom du fichier).
   • Ajouter des fichiers. Permet de spécifier des fichiers individuels.

4. Dans la zone Propriétés de la tâche, entrez un nom de tâche et une temporisation.

5. Spécifiez une nomenclature ou sélectionnez Immédiatement.

6. Sélectionnez une entrée dans la liste, puis cliquez sur Options.

7. Utilisez une des méthodes suivantes :

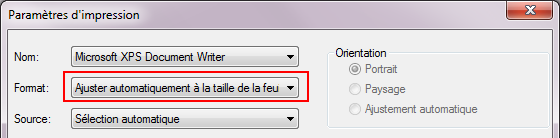

   • Cliquez sur la flèche déroulante Taille et sélectionnez l’option permettant d’ajuster automatiquement la taille sur la taille de la feuille pour imprimer par lot plusieurs fichiers dessin (.idw) définis sur différentes orientations et tailles de feuille. Cette nouvelle option choisit automatiquement la taille et l'orientation du papier spécifiées dans le paramètre de la feuille.

     Ce paramètre est uniquement disponible lorsque les fichiers spécifiés dans la boîte de dialogue Imprimer les fichiers du planificateur de tâches sont des fichiers dessin (.idw).



   • Sélectionnez Noir et blanc pour imprimer en noir et blanc. (Les images incorporées et les vues en ombré sont tout de même imprimées en couleur.)

   • Sélectionnez Original 1:1 pour définir la même échelle pour la feuille et le papier. Si la taille du papier est inférieure à celle de la feuille, une partie de la feuille n'est pas imprimée. Sélectionnez cette option si un dessin peut être mis en mosaïque en vue d'être imprimé sur plusieurs pages.

   • Sélectionnez Fenêtre actuelle pour mettre le dessin entier à une échelle lui permettant d'être imprimé sur la feuille.

     Les options ne sont pas disponibles si vous utilisez le fichier .xml enregistré Multi-Sheet Plot.

   Cliquez sur OK.

   Remarque : afin de réutiliser les options définies pour les futures tâches d’impression, comme l’ajustement optimal du format du dessin, enregistrez les options. Vous pouvez également définir et enregistrer ces options dans un gabarit.

8. Dans la boîte de dialogue Imprimer les fichiers, cliquez sur OK.
