Gestion de l’affichage de l’état de contrainte dans le navigateur

L’état de contrainte s’affiche par défaut dans le navigateur de l’ensemble sous trois formes possibles (, et ) pour indiquer l’un des trois états suivants :

• Entièrement contraint Un point noir indique que le composant est entièrement contraint.



• Sous-contraint Un point creux indique que le composant est sous-contraint et requiert votre attention. Pour résoudre ce problème, ouvrez la boîte de dialogue Modifier la contrainte pour identifier les problèmes éventuels.



• Inconnu Un tiret indique que l’état contraint du composant est inconnu. Pour résoudre ce problème, reconstruisez l’ensemble. Sur le ruban cliquez sur l’onglet Outils onglet Gérer groupe de fonctions Mettre à jour Reconstruire tout .

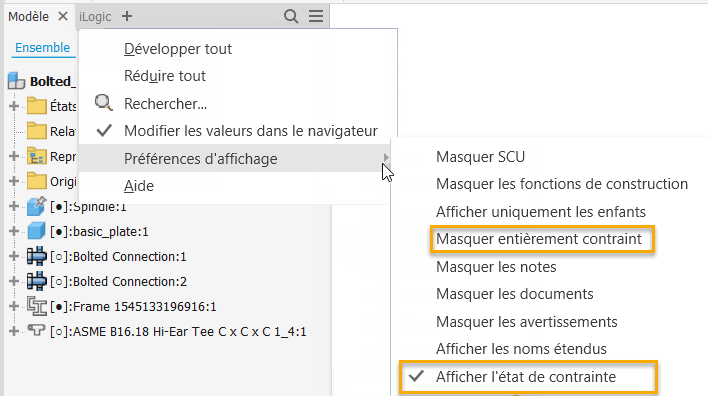

Utilisez les options du menu Préférences d’affichage pour :

• Masquer entièrement contraint : affiche uniquement les composants qui présentent des problèmes de contrainte.
• Afficher l’état de contrainte : affiche tous les états de contrainte (, et )

Vous pouvez également accéder au paramètre Afficher l’état de contrainte dans le navigateur en sélectionnant Outils Gérer Paramètres du document onglet Modélisation. Par défaut, ce paramètre est activé.
