Ajout des cotes pilotées aux splines

1. Sur le ruban, cliquez sur l’onglet Annoter le groupe de fonctions Cote Cote .

2. Cliquez dans la fenêtre graphique avec le bouton droit de la souris pour vous assurer que le paramètre Spline min./max. est sélectionné dans le menu contextuel Paramètres d'accrochage.

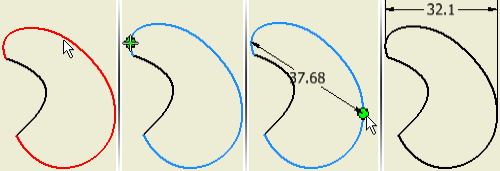

3. Puis, choisissez la géométrie de la spline.

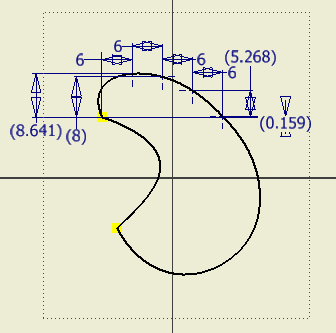

4. Placez le curseur sur la spline. Les extrémités et les points X et Y min./max. peuvent alors être sélectionnés.

5. Sélectionnez les points à coter et déplacez le curseur pour placer la cote. Cliquez afin d'insérer la cote à l'emplacement de votre choix.

Ajouter des cotes à un point quelconque d'une spline

1. Cliquez sur l’onglet Outils le groupe de fonctions Options Options d’application. Sous l'onglet Esquisse, dans la zone Affichage, vérifiez que l'option Axes est activée.

2. Enregistrez les paramètres et fermez la boîte de dialogue Options d'application.

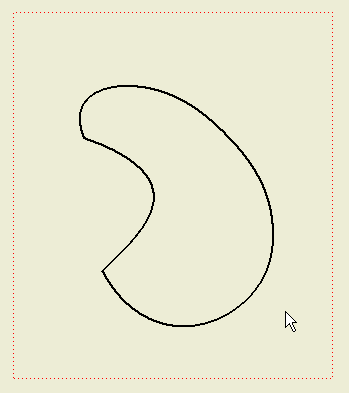

3. Dans la vue de dessin, sélectionnez la géométrie de la spline que vous souhaitez coter.



4. Sur le ruban, cliquez sur l’onglet Placer les vues le groupe de fonctions Esquisse Créer une esquisse.

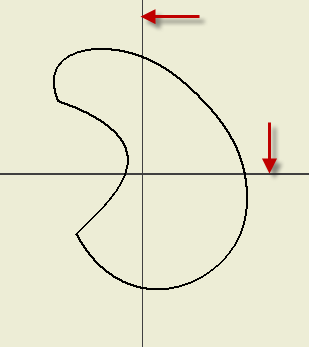

5. Si vous avez activé l'option Axes, les lignes d'axe de l'esquisse s'affichent dans la vue comme indiqué dans l'illustration ci-après. Si les lignes ne sont pas visibles, annulez et essayez de nouveau.



6. Sur le ruban, cliquez sur l’onglet Esquisse le groupe de fonctions Créer Projeter la géométrie.

7. Choisissez la géométrie de la spline à projeter. Cliquez avec le bouton droit de la souris, puis choisissez Terminer une fois que vous avez fini.

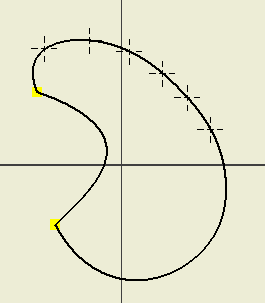

8. Cliquez sur l’onglet Esquisse le groupe de fonctions Créer Point. Ajoutez des points sur la courbe de la spline, selon vos besoins.



9. Cliquez sur l’onglet Esquisse le groupe de fonctions Contrainte Cote. Ajouter les cotes aux points sur la courbe de la spline, selon vos besoins.



10. Choisissez Terminer l'esquisse pour quitter. Les cotes de l'esquisse ne sont plus visibles.

Extraction des cotes d'esquisse de spline

1. Cliquez dans la fenêtre courante avec le bouton droit de la souris et choisissez Extraire les cotes dans le menu contextuel.

2. Dans la boîte de dialogue correspondante, veillez à ce que l'option Sélectionner les fonctions soit activée.

3. Dans le navigateur, développez la vue contenant l'esquisse, puis sélectionnez l'esquisse.

4. Les cotes de l'esquisse s'affichent dans la vue. Dans la boîte de dialogue, choisissez Sélectionner les cotes, puis sélectionnez les cotes individuellement ou, à l'aide d'une fenêtre de capture, sélectionnez plusieurs cotes.



5. Une fois terminé, cliquez sur Appliquer ou sur OK.

6. Appliquez le formatage des cotes, si nécessaire.
