Vous pouvez créer une face lissée pour une sortie de type Matricée ou Pliée et modifier le pli et la zone de pliage.

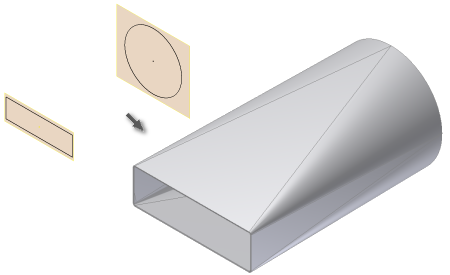

Pour une sortie matricée, créez une forme de transition matricée lisse à partir de deux contours d’esquisse.

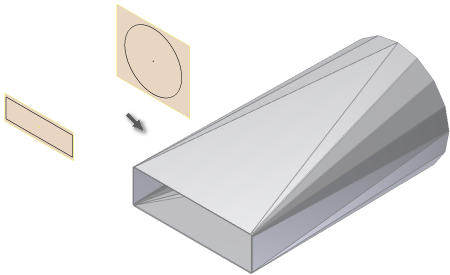

Pour une sortie pliée, créez une forme de transition à partir d’une face plate et d’une face de pli cylindrique à l’aide de deux contours d’esquisse et des options appropriées.
Si l’option Activer/désactiver l’aperçu de la fonction est activée, la face lissée obtenue s’affiche.
Après avoir créé une fonction de face lissée à l'aide de l'option Matricée ou Pliée, vous ne pouvez pas modifier l'option de sortie de la fonction. Vous pouvez supprimer la fonction en conservant les esquisses de contour afin de la recréer en choisissant l’autre type de sortie.
Sur le ruban, cliquez sur l’onglet Tôlerie groupe de fonctions Créer
Face lissée
.
Cliquez sur Contour 1 , puis sélectionnez la géométrie d’esquisse visible définissant le premier contour de la face lissée.
Cliquez sur Contour 2 , puis sélectionnez la géométrie d’esquisse visible définissant le deuxième contour de la face lissée.
Si le fichier pièce contient plusieurs corps solides, cliquez sur le sélecteur de solides pour choisir le corps solide participant.
(Facultatif) Si un corps existe, cliquez sur Nouveau solide pour créer un corps.
(Facultatif) Effectuez l'une des opérations suivantes :
Dans la boîte de dialogue Face lissée, sous l’onglet Forme, effectuez l’une des opérations suivantes :
Pour créer une face lissée pour la sortie matricée, cliquez sur Matricée .
Pour créer une face lissée pour la sortie pliée, cliquez sur Pliée .
(Facultatif) Sélectionnez Converger pour spécifier que les plis des coupes à facettes aplaties convergent à proximité d’un point.
(Facultatif) Pour une sortie pliée, sélectionnez un autre contrôle de facette et entrez une valeur de contrôle correspondante.
(Facultatif) Spécifiez une valeur de rayon de pliage et une règle de dépliage différentes de celles de la règle de tôlerie active.

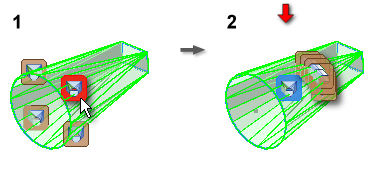

Vous pouvez modifier le paramètre et le type de contrôle de facette pour une zone de pliage située dans une fonction de face lissée.
Vous pouvez également modifier le rayon de pliage et la règle de dépliage applicables à des plis individuels au sein d’une zone de pliage sélectionnée sur une face lissée.
