Modélisation structurelle

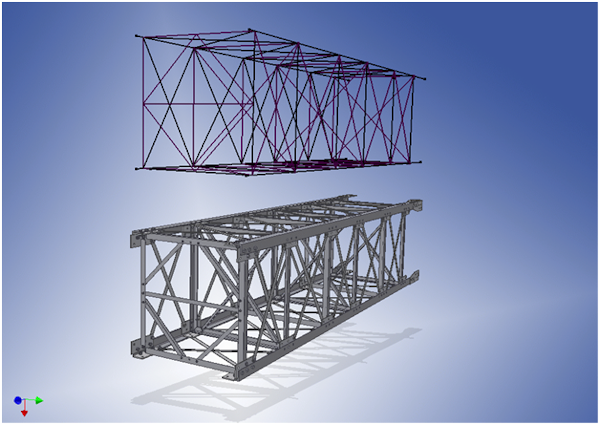

Dans la méthode de modélisation structurelle, vous placez tous les facteurs connus dans un fichier squelette. Puis, vous l'utilisez comme base pour la plupart des sous-ensembles et des pièces qui composent l'ensemble.

La méthode de modélisation structurelle peut être utilisée que vous soyez en mode rapide ou en mode complet lorsque vous travaillez sur un ensemble.

Un fichier squelette peut contenir n'importe quel type d'élément selon n'importe quelle combinaison. Les éléments suivants correspondent aux informations types créées dans un fichier squelette :

• Esquisses Définissez le concept du produit final ou utilisez un schéma des différentes zones de l’ensemble.
• Géométrie de construction Définit les points de connexion importants, la direction axiale et les plans de construction qui définissent les niveaux de l’ensemble.
• Paramètres Définissez les valeurs importantes comme la taille de la pièce, les angles de positionnement et les autres valeurs de conception connues.
• Solides Définissez les volumes de l’ensemble final en pièce unique ou pour définir les sous-aires de la conception.

Avantages

• Création d'un ensemble ou d'un composant simple.
• Modification facile de la conception.
• Référencement des connexions communes ou des emplacements critiques dans un seul fichier.
• Vous pouvez utiliser la modélisation structurelle en mode rapide. Cette méthode est particulièrement utile lorsque vous travaillez avec des modèles d'ensembles de grande taille.

Inconvénients

• Légère augmentation du volume des données.
• Création d'esquisses structurelles supplémentaires.

Commandes Inventor fréquemment utilisées lors de la modélisation structurelle

• Blocs d'esquisse
• Contraintes d'esquisse
• Créer une pièce
• Créer des composants
• Dériver
• Adaptativité
