Liaison des paramètres numériques à partir d'une feuille de calcul
Création, liaison, incorporation et modification de feuilles de calcul de paramètres.
Si vous utilisez les mêmes paramètres pour plusieurs modèles, vous pouvez définir ces paramètres dans une feuille de calcul Microsoft Excel. Il est ensuite possible d’incorporer la feuille de calcul aux modèles de pièce ou d’ensemble, ou encore de créer un lien dans les modèles renvoyant à la feuille de calcul. Dans un fichier ensemble, vous pouvez aussi créer un lien avec un fichier pièce (.ipt). Lorsque vous cliquez sur Lier et sélectionnez le fichier pièce désiré, l'ensemble est associé aux paramètres exportés du fichier .ipt.
Créer une feuille de calcul de paramètres
Dans Microsoft Excel, créez une feuille de calcul au format suivant :
Les données peuvent commencer dans n'importe quelle cellule de la feuille de calcul. Si les données ne commencent pas à la cellule A1, spécifiez la position de départ des données dans Inventor lorsque vous liez ou incorporez le fichier Excel. Si vous utilisez un nom d'en-tête de colonne dans une cellule, ne spécifiez pas la cellule en tant que position de départ des données.
Les données peuvent se trouver dans des lignes ou des colonnes, mais dans l’ordre correct : nom de paramètre, valeur ou équation, unité de mesure, commentaire.
Remarque : l’ordre des données dans Excel est différent de l’ordre affiché dans la boîte de dialogue Paramètres d’Inventor.Le nom du paramètre et la valeur sont obligatoires ; les autres données sont facultatives. Les cellules associées au nom et à la valeur du paramètre ne peuvent pas être vides.
Si aucune unité de mesure n'est spécifiée pour un paramètre, les unités par défaut du modèle lui sont attribuées. Pour créer un paramètre sans unité, entrez n/d dans la cellule des unités.
Vous pouvez inclure des en-têtes de colonne ou de ligne, ou d'autres informations dans la feuille de calcul, mais ils doivent se trouver en dehors du bloc de cellules contenant les définitions des paramètres.
Lier ou incorporer une feuille de calcul de paramètres
Après avoir créé et enregistré une feuille de calcul de paramètres, vous pouvez l'utiliser dans tout modèle de pièce ou d'ensemble.
Ouvrez le fichier modèle dans Autodesk Inventor.
Sur le ruban, cliquez sur l’onglet Gérer
le groupe de fonctions Paramètres Paramètres.Dans la boîte de dialogue Paramètres, cliquez sur Lier afin de rechercher et sélectionner la feuille de calcul.
Dans la boîte de dialogue Ouvrir, spécifiez la cellule de départ des données du paramètre (pas le nom d'en-tête de colonne) dans la feuille de calcul.
Sélectionnez Lier ou Incorporer. Sélectionnez Lier pour partager les paramètres de la feuille de calcul entre plusieurs fichiers. Sélectionnez Incorporer pour utiliser et modifier les paramètres de la feuille de calcul dans le modèle actif sans répercussion sur les autres fichiers.

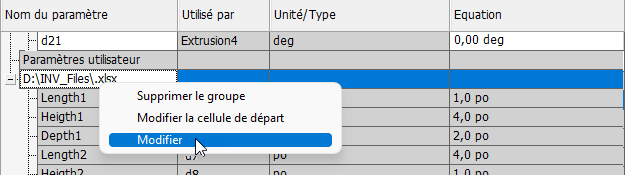

Remarque : si vous ne spécifiez pas la cellule de départ correcte lorsque vous liez ou incorporez le fichier, Inventor n’affiche pas les valeurs de ligne. Pour changer de cellule de départ, cliquez avec le bouton droit de la souris sur l'entrée dans la boîte de dialogue Paramètres et choisissez Modifier la cellule de départ. Vous pouvez également cliquer avec le bouton droit de la souris et choisir Modifier le lien ou Supprimer le lien pour supprimer les données liées ou intégrées.
Modifier une feuille de calcul de paramètres
Vous ne pouvez pas modifier les paramètres d'une feuille de calcul à partir de la boîte de dialogue Paramètres. Si le fichier feuille de calcul est lié, vous pouvez ouvrir la feuille dans Microsoft Excel pour la modifier. Pour modifier une feuille de calcul liée ou incorporée, procédez de la manière suivante :
- Dans Autodesk Inventor, ouvrez le modèle qui utilise la feuille de calcul.
- Dans le navigateur, développez le dossier Tiers.
- Cliquez deux fois sur la feuille de calcul à modifier. La feuille de calcul s'affiche dans une fenêtre Microsoft Excel, afin que vous puissiez la modifier.
