Didacticiel : conversion de simulation dynamique des contraintes

Par défaut, certaines contraintes présentes dans l'ensemble sont automatiquement converties en liaison lors de la simulation dynamique. Cette action permet d’éliminer le travail considérable représenté par la création des liaisons au niveau de la pièce.

Remarque : la simulation dynamique convertit les contraintes concernant les degrés de liberté, comme les contraintes de placage ou d’insertion. Toutefois, elle ne convertit pas les contraintes concernant la position, comme les contraintes d’angle.

Ouverture du fichier didacticiel

Définissez le projet actif sur tutorial_files, puis ouvrez Reciprocating Saw.iam.
À l’aide de la commande Enregistrer la copie sous, attribuez un nom au nouveau fichier, RecipSaw-saved.iam par exemple.

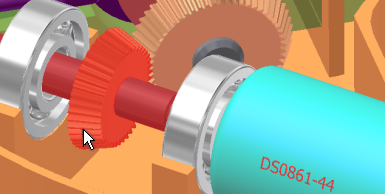

Pour visualiser le mouvement de l’ensemble, faites glisser l’engrenage conique à la fin du moteur. L’engrenage tourne mais les autres composants de la chaîne cinématique restent immobiles.

Au fur et à mesure que vous travaillez sur les exercices, enregistrez régulièrement cet ensemble.
