Vous allez utiliser une requête de dessin pour sélectionner les objets de dessin des trois dessins associés pour les ajouter à la carte.
Remarque : Cet exercice fait appel à la carte que vous avez créée dans l'Exercice 1 : Créer une carte.
Pour effectuer une requête pour sélectionner les objets
- Dans l'onglet Explorateur de cartes du volet des tâches, cliquez deux fois sur Requête courante.

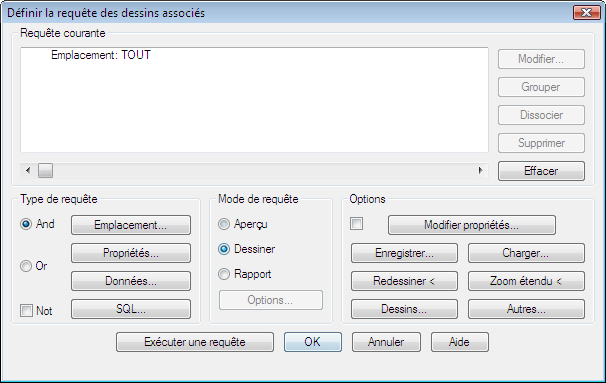

- Dans la boîte de dialogue Définir la requête dessins associés, sous Type de requête, effectuez les opérations suivantes :
- Cliquez sur Emplacement.
- Vérifiez que l'option Type de limite est définie sur Tout.
- Cliquez sur OK.
- Sous Mode de requête, sélectionnez Dessiner.
Exécutez une requête pour sélectionner les objets dans les dessins associés
- Cliquez sur Exécuter une requête.
- Cliquez sur l'
. Trouver La carte est centrée sur les données. - Nommez et enregistrez la carte.
- Cliquez sur
Enregistrer. - Accédez au dossier dans lequel les données du didacticiel sont enregistrées.
- Nommez le fichier de carte ObjectClass.dwg.
- Cliquez sur Enregistrer.
- Cliquez sur
Résultat obtenu
Vous avez créé une carte qui utilise le fichier de définition de classe d'objets que vous avez défini. Vous avez exécuté des requêtes pour sélectionner des objets de la nouvelle carte.
Pour poursuivre ce didacticiel, passez à la Leçon 5 : Création et modification d'objets à l'aide de classes d'objets.
