Exercice 3 : Ajouter une étiquette de texte statique

L'annotation indique la vitesse limite de chaque rue, mais elle n'est pas identifiée en tant que telle. Modifiez le gabarit d'annotation que vous avez créé lors de l'exercice précédent. Ajoutez l'étiquette "Speed Limit=" et placez-la au-dessus de l'étiquette d'annotation existante.

Remarque : Cet exercice fait appel à la carte que vous avez modifiée dans l'Exercice 2 : Associer une annotation à des objets de dessin.

Pour ajouter une étiquette de texte statique

1. Cliquez sur l’onglet Annoterle groupe de fonctions Annotation de la carteDéfinir le gabarit.

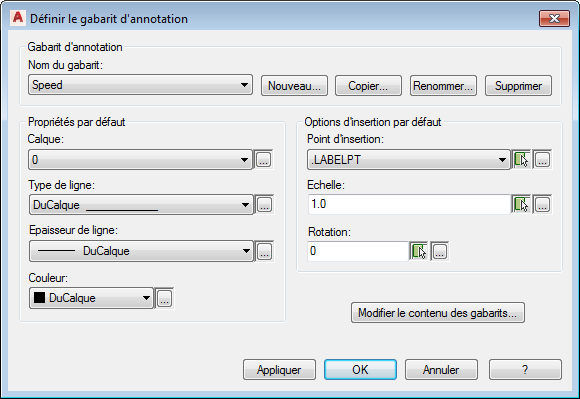

2. Dans la boîte de dialogue Définir le gabarit d’annotation, procédez comme suit :
   • Dans la zone Gabarit d’annotation, sous Nom du gabarit, sélectionnez Speed.
   • Cliquez sur Modifier le contenu des gabarits.


     Cliquez sur Modifier le contenu des gabarits dans le coin inférieur droit de la boîte de dialogue.

3. Sur la ligne de commande, entrez style.

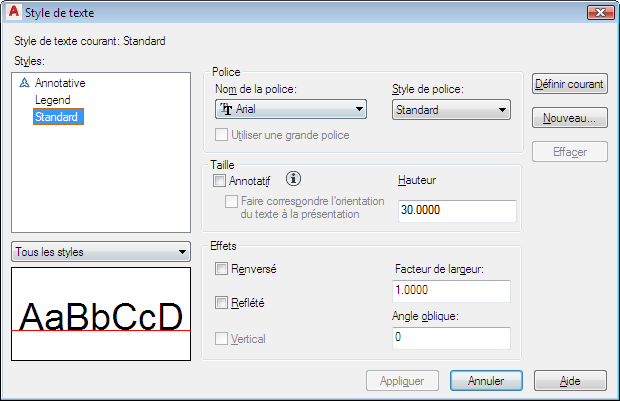

4. Dans la boîte de dialogue Style de texte, procédez comme suit :
   • Dans la zone Taille, sous Hauteur, entrez 30.
   • Cliquez sur Appliquer.


     Donnez à la nouvelle chaîne de texte la même taille que la première.

   • Fermez la boîte de dialogue Style de texte.
5. À l’invite de commande, entrez dtext.


   Cliquez n’importe où dans l’Éditeur de blocs et entrez dtext.

6. Dans la fenêtre de l’Éditeur de blocs, cliquez au-dessus de la lettre S de l’étiquette d’annotation.
7. Appuyez sur Entrée pour accepter la rotation par défaut (0).
8. Dans la zone de texte qui s’affiche, entrez Speed Limit=.


   Utilisez les touches Retour arr et Suppr pour corriger le texte selon vos besoins.

9. Cliquez à l'extérieur de la zone de texte. Appuyez ensuite sur Echap pour quitter la commande.
10. Cliquez sur l’onglet contextuel Éditeur de blocsgroupe de fonctions Ouvrir/EnregistrerEnregistrer le bloc.
11. Cliquez sur Éditeur de blocsFermerFermer l’éditeur de blocs.

    La boîte de dialogue Définir le gabarit d’annotation s’affiche.

12. Dans la boîte de dialogue Définir le gabarit d’annotation, cliquez sur OK.
13. Enregistrez et fermez le dessin.

Résultat obtenu

Dans la carte AnnotationTutorial.dwg, l'étiquette descriptive s'affiche au-dessus de la vitesse limite.

Pour poursuivre ce didacticiel, passez à la Leçon 2 : Ajout d'étiquettes aux objets.
