Utiliser l’algorithme Centreur de seuil avancé

Dans cette tâche, vous utiliserez l’algorithme Centreur de seuil avancé pour analyser une pièce et placer automatiquement un seuil sur une copie du modèle.

Créez un projet et importez le fichier de didacticiel cellphone.stl, situé dans les fichiers de didacticiel que vous avez enregistrés.

L’algorithme Centreur de seuil avancé situe les points d’injection optimaux en fonction de la minimisation de la résistance à l’écoulement.

1. Cliquez sur (onglet Accueil > groupe de fonctions Configuration du processus de moulage > Assistant d’analyses).

2. Sélectionnez l’onglet Séquence, et cochez la case Emplacement du seuil.

   Remarque : il se peut que vous deviez désélectionner d’autres séquences d’analyses pour pouvoir sélectionner l’analyse Emplacement du seuil.

3. Sélectionnez l’onglet Emplacement du seuil, et choisissez Centreur de seuil avancé dans le menu déroulant.

4. Entrez 2 dans la zone de texte Nombre de seuils, puis sélectionnez Terminer.

   Vous pouvez également sélectionner des régions du modèle dans lesquelles vous ne souhaitez pas autoriser de points d’injection.

   La méthode de sélection par défaut est l'angle de tolérance. Les zones adjacentes sont sélectionnées si elles se rencontrent dans un angle inférieur à l'angle de tolérance. En accroissant l’angle de tolérance ou en sélectionnant un nombre de régions, vous pouvez interdire le placement de points d’injection sur la face avant du revêtement du téléphone mobile.

   Conseil : un résultat supplémentaire est disponible lorsque vous définissez Nombre de seuils sur 1 en utilisant l’algorithme Centreur de seuil avancé. Le résultat Adéquation de seuil évalue chaque endroit du modèle pour déterminer s’il convient pour accueillir un point d’injection.

5. Cliquez sur (onglet Accueil > groupe de fonctions Configuration du processus de moulage > Conditions limites).

6. Cliquez sur (onglet Conditions limites > groupe de fonctions Points d’injection > Régions interdites de seuil).

   L’onglet Outils affiche le volet Régions interdites de seuil.

7. Définissez la valeur de Tolérance sur 35 degrés.

8. Cliquez sur la face avant du modèle pour interdire le placement de points d’injection sur cette surface.

   Il se peut que vous deviez sélectionner plusieurs régions pour interdire toute la face avant du cellphone car il y a plusieurs congés.

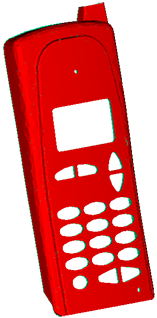

   Les régions interdites sont affichées en rouge.



9. Cliquez sur Fermer.

10. Cliquez sur (onglet Conditions limites > groupe de fonctions Quitter > Terminer Conditions limites).

    Les régions interdites de seuil sont ignorées lorsque vous effectuez l’analyse Emplacement du seuil.

11. Sélectionnez l’onglet Tâches pour le volet Tâches de l’étude.

12. Cliquez sur (onglet Accueil > groupe de fonctions Analyse > Analyser) pour lancer l’analyse Emplacement du seuil.

13. Cliquez sur OK à la fin de l’analyse.

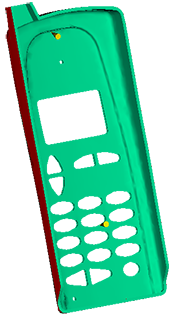

    Le résultat produit affiche les points d’injection recommandés.

14. Cliquez sur Résumé dans le volet Tâches de l’étude, puis cliquez sur l’onglet Emplacement du seuil.

15. Cliquez sur Appliquer tout pour placer un point d’injection à l’aide de la Forme et des Coordonnées spécifiées dans le tableau Nouvel emplacement du seuil.

16. Cliquez sur Créer une copie.

    Une nouvelle étude est créée, contenant deux points d’injection.



Vous pouvez désormais effectuer une analyse Remplissage pour vérifier vos remplissages de pièces.
