Didacticiel A4 : Exécution de l’analyse et post-traitement des résultats

  1. Enregistrer le modèle.
  2. Cliquez avec le bouton droit sur Analyse 1 et sélectionnez Résoudre dans Nastran.
  3. Lorsque l’analyse est terminée, fermez la fenêtre Résultat Autodesk Nastran pour revenir à l’interface.

Post-traitement des résultats

Vous allez maintenant examiner plusieurs résultats des composites.

  1. Cliquez avec le bouton droit sur Von Mises sous Résultats et sélectionnez Modifier.
  2. Dans l’onglet Options de contour, pour Données de résultat, sélectionnez Composites, puis, sous Type, sélectionnez COMP MAX PLY FAILURE INDEX. Assurez-vous que les onglets Options de déformation et Options de contour sont sélectionnés.
  3. Définissez Type de données sur Centre de gravité et Type de contour sur Elémentaire, puis cochez la case Aucune moyenne.
  4. Sous Options d’affichage, désélectionnez la case Marqueurs min./max..
  5. Cliquez sur Afficher.
  6. Cliquez sur OK.

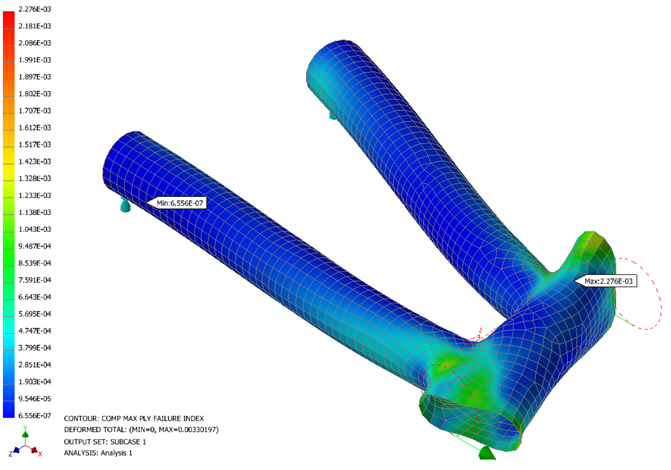

    Ce vecteur de sortie des résultats affiche l’indice de défaillance maximal (calculé à l’aide de la théorie du critère de rupture du composite Hill) sur chaque élément. Lorsque l'indice de défaillance est supérieur à 1.0, une rupture FPF (First Ply Failure) est prévue, ce qui signifie qu'au moins une couche a échoué. Lorsqu’il est inférieur à 1.0, aucune rupture n’est prévue.

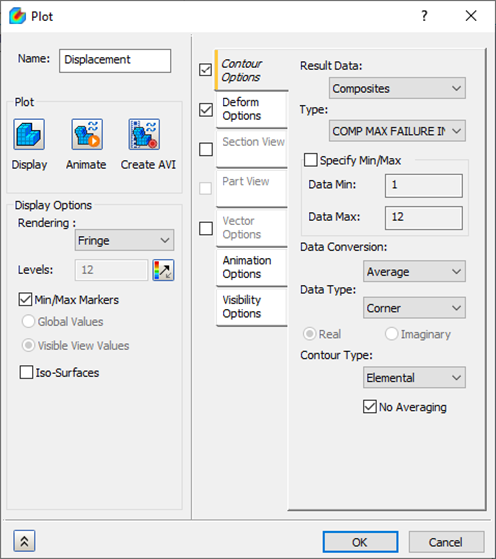

  7. Cliquez avec le bouton droit sur Déplacement, puis sélectionnez Modifier.
  8. Définissez la valeur de Données de résultat sur Composites et celle de Type sur COMP MAX FAILURE INDEX PLY.
  9. Sous Options d’affichage, définissez la valeur de Rendu sur Contour, assurez-vous que Niveaux est défini sur 12, puis désélectionnez Marqueurs min./max..
  10. Cliquez sur Afficher.
  11. Cliquez sur OK.

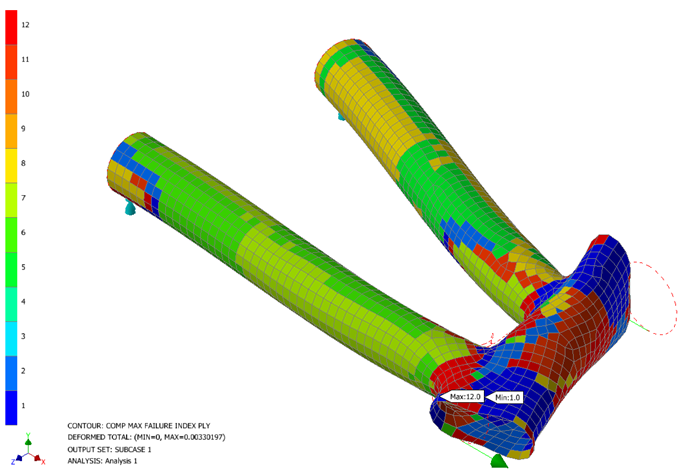

    COMP MAX FAILURE INDEX PLY indique la couche la plus critique et ayant l’indice de défaillance le plus élevé.

  12. Cliquez avec le bouton droit sur Déplacement, puis sélectionnez Modifier.
  13. Définissez le paramètre Type sur COMP PLY 1 NORMAL-1 CONTRAINTE.
  14. Sous Option d’affichage, assurez-vous que Niveaux est défini sur 24 et Rendu sur Continu.
  15. Cliquez sur Afficher.
  16. Cliquez sur OK.

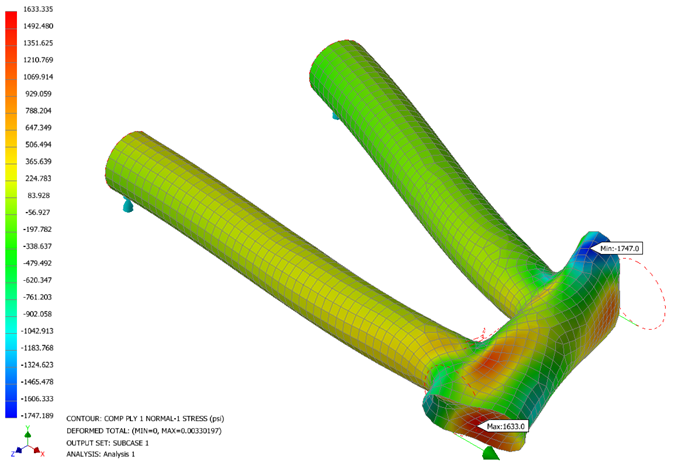

    COUCHE COMP 1 NORMALE-1 CONTRAINTE représente la contrainte le long de la direction de fibre de la couche 1. COUCHE COMP 1 NORMALE-2 CONTRAINTE représente la contrainte de la direction de fibre transversale de la couche 1.

Ceci conclut la section "Utilisation de matériaux composés sur une section de cadre de vélo".

Résumé des principaux sujets abordés :

Sujet parent : Didacticiel A4 : Utilisation de matériaux composés sur une section de cadre de vélo
