Didacticiel A9 : Ajustement du maillage par défaut

Le maillage par défaut appliqué par Inventor Nastran doit être affiné pour capturer la distribution changeante de l’orientation des fibres dans le modèle. Chaque point d’intégration représente un tenseur d’orientation des fibres unique lorsqu’il est mappé dans Advanced Material Exchange. Nous devons également désactiver l’intégration réduite pour les éléments CTETRA.

1. Cliquez sur Paramètres de maillage .
2. Définissez la taille de l’élément sur 2 mm.
3. Cliquez sur Générer le maillage.
4. Cliquez sur OK.


   L’entrée MATXM, qui définit le matériau Advanced Material Exchange, nécessite la désactivation de l’intégration réduite. Pour cela, procédez comme suit :

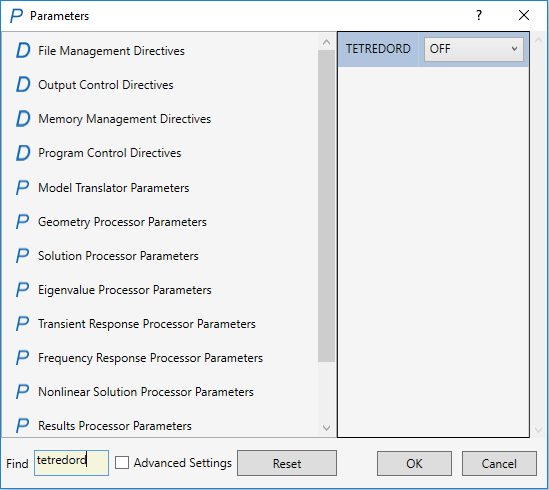

   1. Dans l’arborescence de projet, double-cliquez sur Paramètres .
   2. Saisissez TETREDORD dans le champ Rechercher.
   3. Définissez TETREDORD sur Désactivé dans le menu déroulant.

   4. Cliquez sur OK.
