Didacticiel A8 : configuration du modèle et du type d’analyse

1. Démarrez Autodesk Inventor Nastran.
2. Cliquez sur Ouvrir, accédez au dossier C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025, puis ouvrez le fichier Qs-Billet.iam, ou obtenez les pièces à partir du dossier Tutorial A8 Assembly sur la page de téléchargement.
3. Dans Inventor Nastran, cliquez sur Fichier, Enregistrer sous et enregistrez le composant sous un autre nom. Vous pouvez ainsi réutiliser le composant d’origine.
4. Cliquez sur Environnements > Autodesk Inventor Nastran.

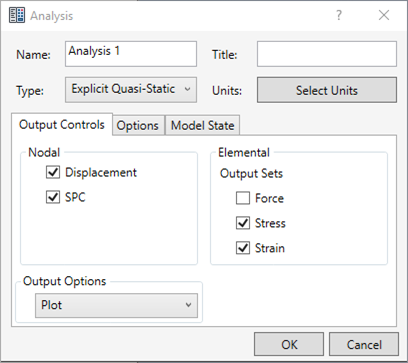

5. Cliquez avec le bouton droit de la souris sur Analyse 1 > Modifier, puis définissez Type sur Quasi-statique explicite dans la boîte de dialogue Analyse.


   Dans l’onglet Contrôles de la sortie, assurez-vous que les cases à cocher Déplacement, SPC, Contrainte et Déformation sont cochées.

6. De plus, dans cette boîte de dialogue, cliquez sur Sélectionner les unités et vérifiez que le système d’unité est Modèle CAO.
7. Cliquez sur OK pour fermer la boîte de dialogue.
