L’affichage des tracés de contour de variables d’état spécifiques constitue la meilleure méthode pour évaluer les performances structurelles du coupon. Nous allons notamment examiner l’état d’avarie et le module d’élasticité de la tangente de matrice.
- Si les résultats ne sont pas chargés une fois la simulation terminée, cliquez sur .
- Recherchez le fichier de résultats .FNO et cliquez sur Ouvrir.
- Cliquez sur .
- Utilisez la légende pour passer au type de résultat AME.
- Choisissez le résultat MODULE DE TANGENTE DE MATRICE DE SOLIDE.

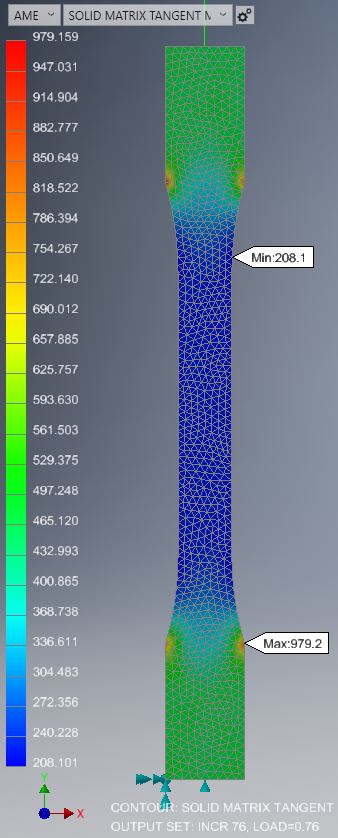

- Parcourez l’analyse et contrôlez le module d’élasticité de la tangente de matrice lorsque la charge de déplacement de traction est appliquée au coupon. Les valeurs de la zone du calibre d’encoche sont beaucoup plus faibles que celles du reste du coupon. Cela indique un volume important de plasticité ou un adoucissement des matériaux. (Affiché à l’heure = 0.76).

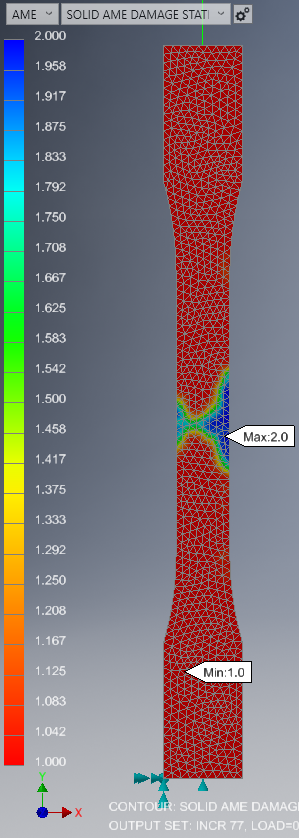

- Passez maintenant au résultat ÉTAT D’AVARIE DU SOLIDE AME pour examiner l’état de rupture de la pièce composite. La valeur 1.0 indique que le composite n’a pas échoué. La valeur 2.0 indique que le composite a échoué.
- En contrôlant l’état d’avarie tout au long de l’historique de charge, nous pouvons voir que les échecs progressent très rapidement entre les pas de temps 0.76 et 0.77. Il est possible que si nous réduisions la charge ou augmentions le nombre d’intervalles dans l’étape, nous pourrions mieux identifier la progression de l’échec.
