Avant de mapper les orientations des fibres du modèle Moldflow avec le modèle structurel, il est important d’évaluer les différences entre les deux maillages.
- Cliquez sur . La cartographie de l’adéquation du mappage fournit une indication de la façon dont les résultats Moldflow seront mappés avec le modèle structurel. Pour plus d’informations, reportez-vous à la section Adéquation du mappage du Advanced Material ExchangeAdvanced Material Exchange.

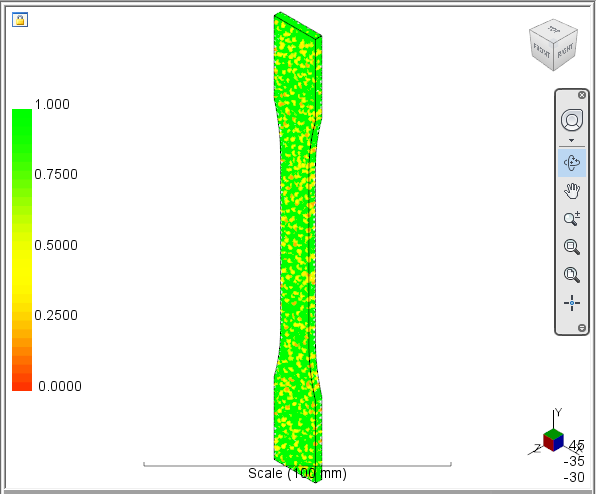

Dans la cartographie de l’adéquation du mappage ci-dessus, nous pouvons voir que la majeure partie du modèle apparaît en vert, ce qui indique que l’affinement de maillage est suffisant pour mapper les résultats.
- Faites glisser les flèches sur l’échelle de seuil pour identifier les zones où un affinement potentiel du maillage peut s’avérer·nécessaire.

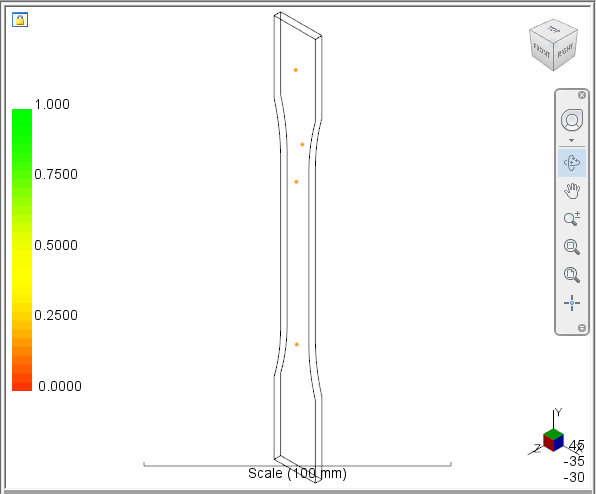

L’image ci-dessus montre qu’il n’y a pas de zones potentiellement problématiques majeures pour le mappage des résultats.
- Cliquez sur Fermer la cartographie de seuil pour revenir à l’onglet Accueil.
