Dans la procédure suivante, vous allez ajouter une charge de mouvement forcé de 1,6 mm, appliquée vers le bas sur la plaque supérieure pendant 1 seconde.
Définition de la charge

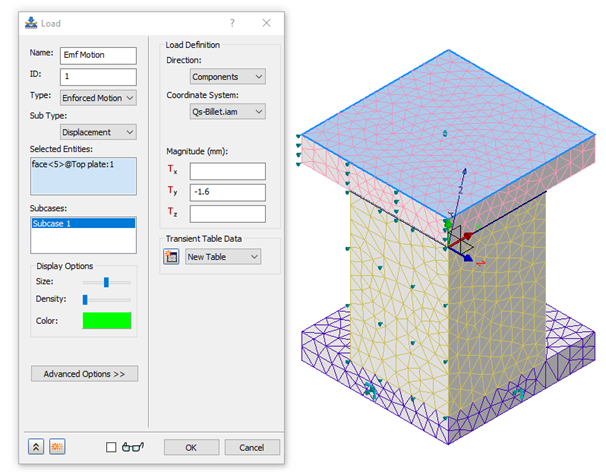

- Dans l’arborescence Assemblage, dans Sous-cas 1, cliquez avec le bouton droit sur et définissez les valeurs suivantes :
- Nom : Mouvement forcé
- Type : Mouvement forcé
- Magnitude, Ty : -1,6
- Sélectionnez la face supérieure de la plaque supérieure pour appliquer la charge.
- Sous Données de table temporaire, cliquez sur Définir une nouvelle table
et entrez les valeurs de table comme illustré ci-dessous. Pour entrer des valeurs numériques pour Facteur d’échelle de charge/Pas, double-cliquez dans une cellule, entrez une valeur, appuyez sur la touche Tab pour passer à la cellule suivante, et les valeurs Pas sont automatiquement mises à jour.
- Cliquez sur OK pour fermer la boîte de dialogue.
Définition du contact de surface
- Sur le ruban, cliquez sur Solveur Contacts.

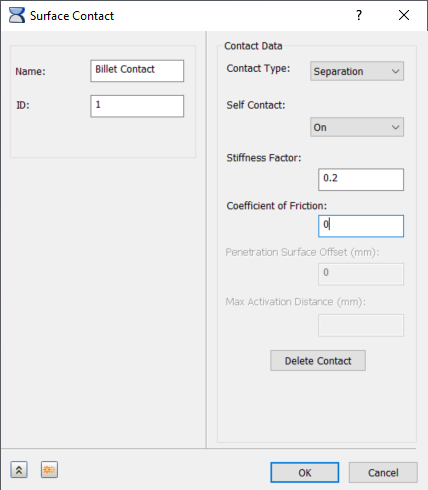

- Dans la boîte de dialogue Contact de surface, définissez les valeurs suivantes :
- Nom : contact de billette
- Type de contact : séparation
- Auto-contact : activé
- Coefficient de rigidité : 0.2
- Coefficient de frottement : 0
