Les étapes suivantes permettent de créer une charge de 100 livres qui s’élève de façon linéaire sur une période donnée. Cette charge s’applique à la surface avant interne de la chaîne de début.
- Dans l’arborescence des pièces, sous Sous-cas 1, cliquez avec le bouton droit de la souris sur .

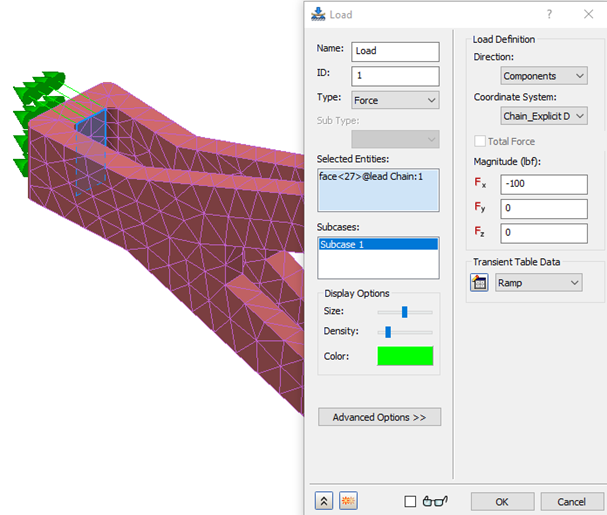

- Sous Nom, indiquez Charge, puis sélectionnez la face interne à l’avant de la chaîne de début.
- Sous Magnitude, saisissez -100 dans le champ Fx et assurez-vous que Sous-cas 1 est sélectionné sous Sous-cas.
- Sous Données de la table transitoire, cliquez sur le bouton
.

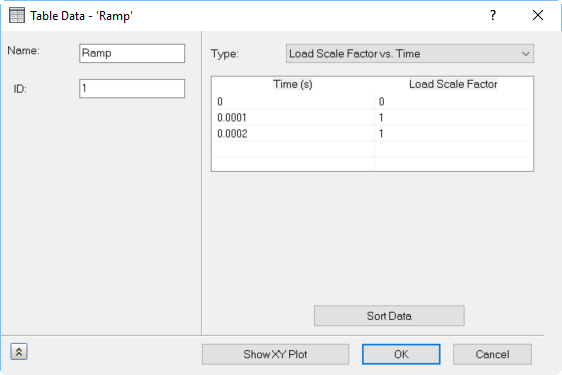

- Sous Nom, indiquez Rampe d’accès comme nom de table, et sous Type, sélectionnez Facteur d’échelle du chargement vs Temps.
- Entrez les valeurs numériques affichées. La méthode la plus simple consiste à cliquer deux fois dans la cellule supérieure gauche, à entrer la première valeur, puis à passer à la cellule suivante à l’aide de la touche de tabulation.

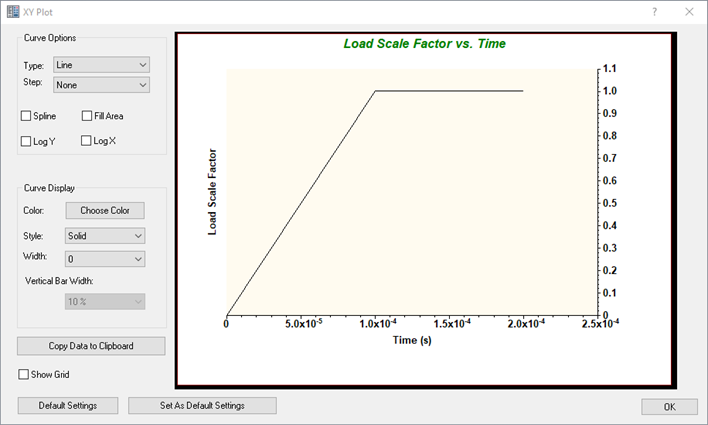

- Cliquez sur Aff. tracé XY afin de faire apparaître le tracé affiché ci-dessous.
- Cliquez sur OK pour fermer les boîtes de dialogue Données de la table et Charge, ainsi que pour définir la charge.
