Didacticiel A5 : Configuration du modèle et du type d’analyse

1. Démarrez Autodesk Inventor Nastran.
2. Dans la boîte de dialogue Ouvrir, accédez au dossier C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025 et ouvrez RSA.ipt.
3. Dans Inventor Nastran, cliquez sur Fichier, Enregistrer sous et enregistrez le composant sous un autre nom, tel que RSA_1.ipt. Vous pouvez ainsi réutiliser le composant d’origine.
4. Cliquez sur Environnements > Autodesk Inventor Nastran.

5. Dans l’arborescence Pièce, cliquez avec le bouton droit sur Analyse 1 > Modifier. Définissez le type sur Spectre de réponse/choc.
6. Sous l’onglet Contrôles de la sortie, sélectionnez Déplacement, Vitesse, Accélération et Contrainte.

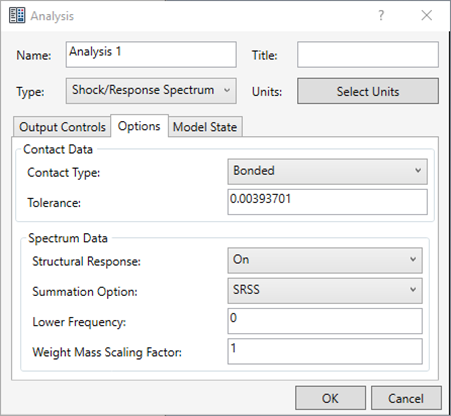

7. Notez que l’onglet Options comporte une section Données du spectre qui fournit des options propres à ce type d’analyse. Définissez ces options comme indiqué ci-dessous :

8. Dans le menu Outils, cliquez sur Paramètres de document > Unités. Définissez l’unité de longueur sur Pouce et l’unité de masse sur lbmass. Ce seront désormais les unités par défaut.
   Remarque : Vous pouvez également définir des unités pour l’analyse dans l’arborescence Pièce en cliquant avec le bouton droit sur Unités > Modifier et en sélectionnant un système d’unités qui utilise des pouces et des lbmass.
