Didacticiel A6 : Configuration du modèle et du type d’analyse

1. Démarrez Autodesk Inventor Nastran.
2. Cliquez sur Ouvrir, accédez au dossier C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025, puis ouvrez le fichier Plate_Explicit Dynamics.ipt, ou obtenez les pièces à partir du dossier Tutorial A6 Assembly sur la page de téléchargement.
3. Dans Inventor Nastran, cliquez sur Fichier, Enregistrer sous et enregistrez le composant sous un autre nom. Vous pouvez ainsi réutiliser le composant d’origine.
4. Cliquez sur Environnements > Autodesk Inventor Nastran.

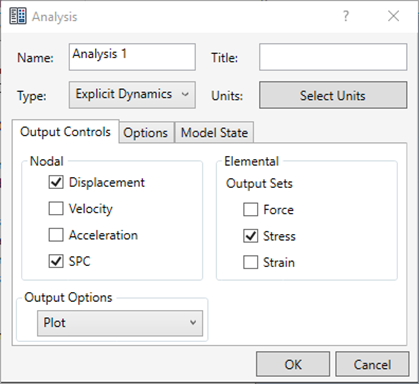

5. Cliquez avec le bouton droit de la souris sur Analyse 1 > Modifier, puis définissez Type sur Dynamique explicite dans la boîte de dialogue Analyse.


   Assurez-vous que les cases Déplacement et SPC sont cochées.

6. Dans cette même boîte de dialogue, cliquez sur Sélectionner les unités et assurez-vous que Système d’unités est défini sur Modèle de CAO ou Anglais, en pouces, en livres-force et en secondes.
