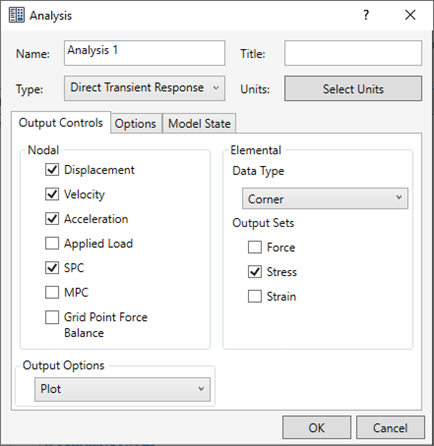

- Dans l’arborescence, cliquez avec le bouton droit sur Analyse 1 et sélectionnez Modifier.
- Dans le menu déroulant Type, sélectionnez Réponse transitoire directe.
- Cochez les cases Vitesse et Accélération.
- Cliquez sur OK.
Définir les propriétés des matériaux
- Dans l’arborescence Modèle, cliquez avec le bouton droit sur .

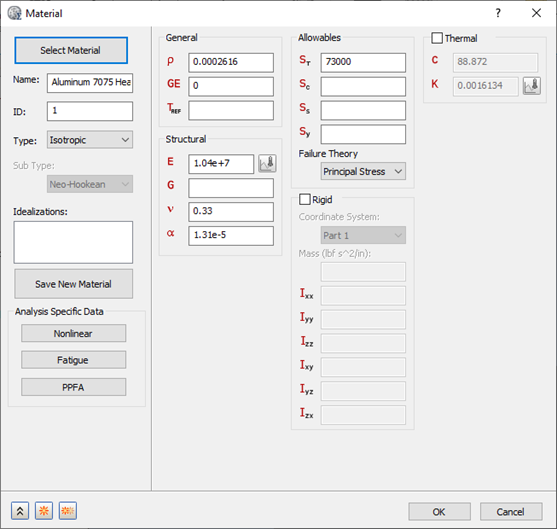

- Dans la boîte de dialogue, cliquez sur Sélectionner le matériau. La boîte de dialogue Base de données du matériau répertorie les matériaux disponibles.
- Cliquez sur Charger la base de données.
- Accédez à C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials et ouvrez le fichier ADSK_materials.nasmat. L’arborescence des matériaux indique les matériaux disponibles.
- Dans la catégorie Alliages d’aluminium, sélectionnez Aluminium 7075 traité thermiquement (T6), travaillé.
- Cliquez sur Fermer, puis sur OK pour créer le matériau.
Définir les propriétés des éléments

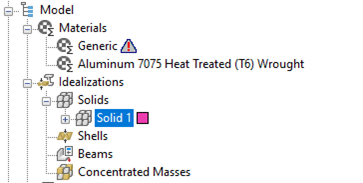

- Dans l’arborescence Modèle, sous Idéalisations, recherchez des définitions existantes sous les catégories standard, telles que Solides et Coques. Solide 1, illustré ci-dessous, est un exemple de définition existante :
Si des définitions existent, cliquez avec le bouton droit sur . Vous vous assurez ainsi qu’aucun matériau indésirable n’apparaîtra dans le maillage des composants et ne participera à l’analyse.

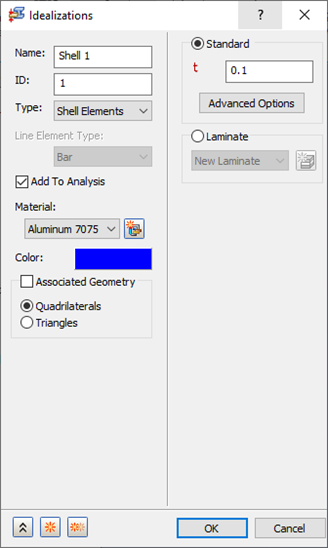

- Dans l’arborescence Modèle, cliquez avec le bouton droit sur .
- Sélectionnez Eléments coques dans le menu déroulant Type.
- Vérifiez que l’option Matériau est définie sur Aluminium 7075 traité thermiquement (T6) forgé.
- Entrez 0,1 dans le champ t (thickness, épaisseur).
- Cliquez sur OK.
Définir le maillage

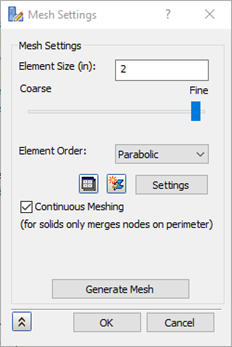

- Cliquez avec le bouton droit de la souris sur .
- Saisissez 2,0 dans le champ Taille d’élément.

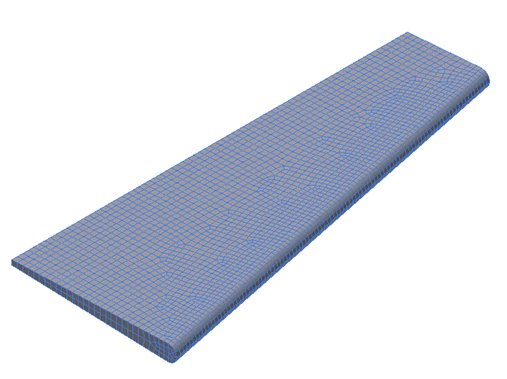

- Cliquez sur OK pour générer le maillage. Le maillage doit se présenter comme illustré ci-dessous.
Il est généralement recommandé de définir l’orientation du matériau pour les modèles d’éléments coques. Toutefois, cette opération n'est pas effectuée ici.
