- Pour exécuter l’analyse, cliquez avec le bouton droit de la souris sur le nœud Analyse dans l’arborescence Pièce et sélectionnez Résoudre dans Nastran.
- Une fois la solution terminée, de nouveaux éléments sont ajoutés à l’arborescence.
- Sous votre sous-cas, quatre résultats différents apparaissent :

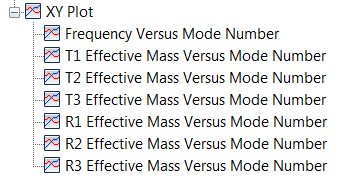

- En bas de l’arborescence Pièce, sept tracés XY apparaissent :
- Dans la partie inférieure de l’arborescence Modèle, quatre graphiques apparaissent :
Chacun de ces modèles peut être glissé et déposé dans un sous-cas pour créer un autre tracé de contour. Vous pouvez cliquer avec le bouton droit sur le modèle pour modifier les paramètres.
- Sous votre sous-cas, quatre résultats différents apparaissent :

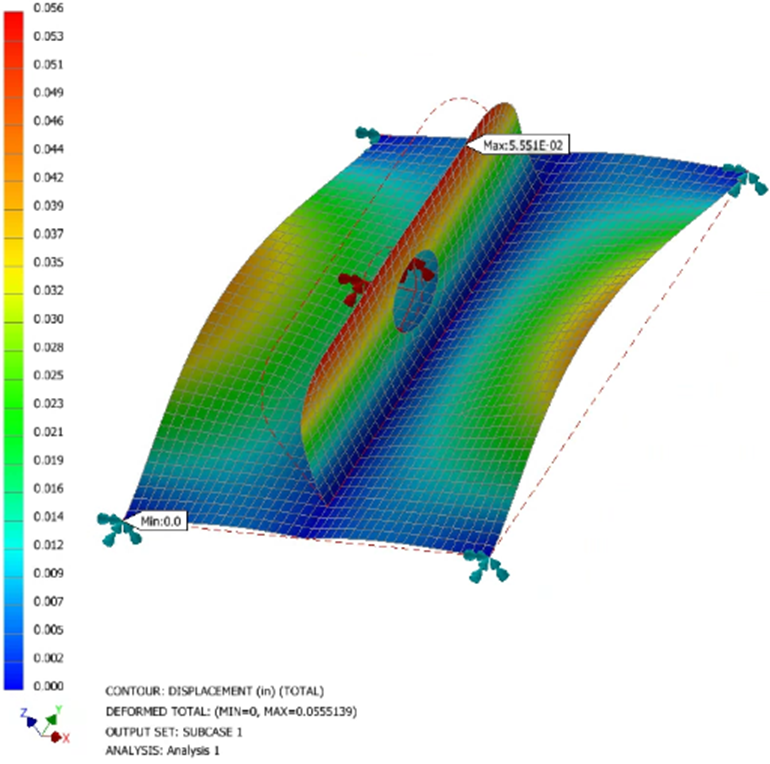

- Dans l’arborescence Pièce, sous Résultats, double-cliquez sur Déplacement pour voir le contour du déplacement total sur la géométrie déformée.
Notez que les valeurs minimale et maximale de déplacement sont clairement libellées.
