- Les résultats sont chargés automatiquement dans Autodesk Inventor Nastran.
- Vous allez maintenant examiner les résultats de différents incréments.

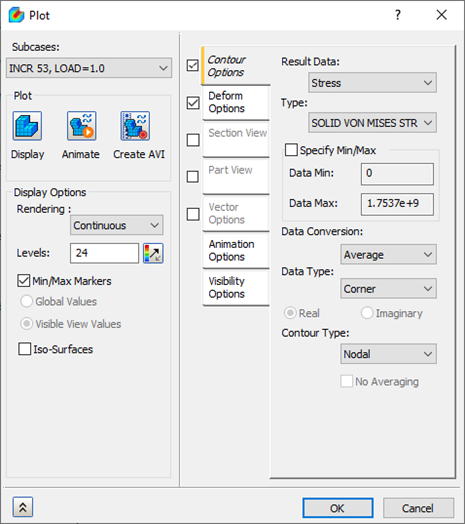

- Cliquez avec le bouton droit sur Résultats et choisissez Modifier.
- Dans le menu déroulant Sous-cas, sélectionnez INCR 53, CHARGE=1,0. Cochez les cases Options de déformation et Options de contour.
- Définissez le paramètre Echelle de déformation sur Réelle et cliquez sur le bouton Tout masquer pour masquer tous les symboles.
- Sélectionnez CONTRAINTE DE VON MISES SOLIDE dans le menu déroulant Données de résultat situé sous Options de contour, puis décochez l’option Max./Min. dans Options d’affichage et cliquez sur le bouton
Afficher. Cliquez ensuite sur OK pour afficher les résultats.
- Cliquez avec le bouton droit sur Contrôle de maillage et sélectionnez Tout masquer.

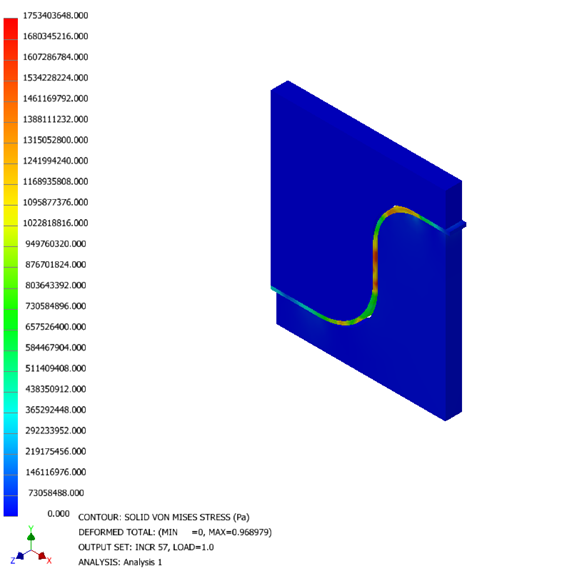

- Les résultats doivent ressembler à l’image ci-dessous.
- Le tracé de déformation montre que la feuille s’est pliée et a suivi la forme de la matrice et du poinçonnage.
- Cliquez avec le bouton droit sur Tracé XY et sélectionnez Nouveau.

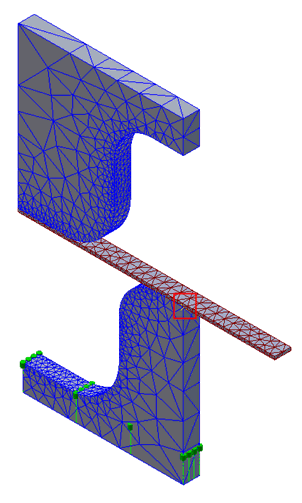

- Sélectionnez le nœud situé sur la pliure la feuille, comme indiqué dans le tracé ci-dessous (2175), puis cliquez sur Aff. tracé XY.

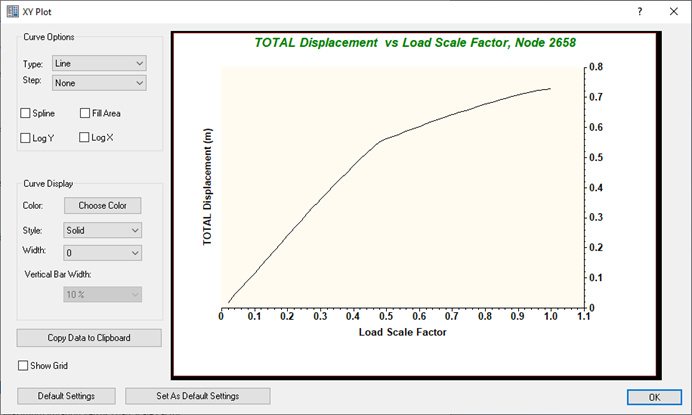

- Le tracé s’affiche près de la courbe bilinéaire, indiquant que le comportement élasto-plastique est capturé dans le tracé de déformation.
