Liaison des plans de coupe

Dans Navisworks, vous pouvez activer jusqu'à six plans afin de couper votre modèle, mais seul le plan actuel peut être manipulé à l'aide des gizmos de coupe.

La liaison des plans de coupe permet de les déplacer simultanément et de créer des sections de votre modèle en un minimum de temps. Vous pourrez ensuite les utiliser dans des points de vue, des animations de points de vue et des animations d'objets.

Relier les plans de coupe ensemble

1. Cliquez sur l'onglet Outils de coupe > le groupe de fonctions Mode > Plans .

2. Pour activer les plans souhaités, cliquez sur la liste déroulante Plan actuel du groupe de fonctions Paramètres de plans, puis sur les icônes en forme d'ampoule correspondantes.

   Lorsqu'une ampoule est allumée, le plan de coupe correspondant est activé et traverse le modèle dans la vue de la scène.



3. Dans le groupe de fonctions Paramètres de plans, cliquez sur Relier les plans de coupe. Tous les plans activés sont désormais liés dans une section.

4. Si le gizmo de déplacement n'est pas visible dans la vue de la scène, cliquez sur Déplacer dans le groupe de fonctions Déplacer .

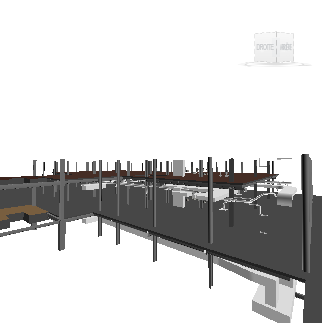

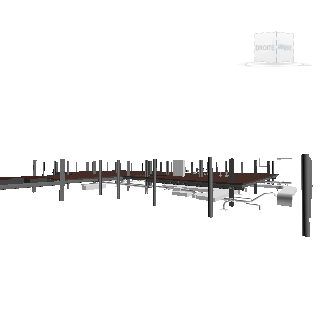

5. Faites glisser le gizmo afin de déplacer le plan de coupe actuel. Le déplacement simultané de tous les plans de coupe crée une section à travers le modèle.

6. Cliquez sur l'onglet Outils de coupe le groupe de fonctions Enregistrer le point de vue afin d'enregistrer le point de vue coupé actuel .

   Remarque : vous pouvez cliquer sur l'onglet Animation > groupe de fonctions Créer > Enregistrer et créer une animation de point de vue montrant le modèle en section sortie.
