Transformation de la zone de coupe à l'aide de gizmos

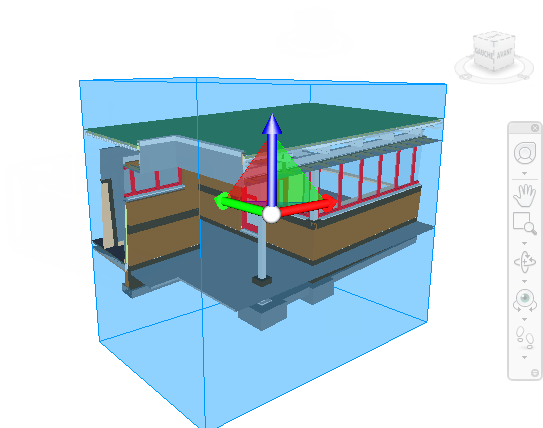

Pour déplacer la zone de coupe à l'aide du Gizmo

1. Cliquez sur l'onglet Outils de coupe le > Groupe de fonctions Mode > Boîte.
2. Dans le groupe de fonctions Transformer, cliquez sur Déplacer.
3. Faites glisser les bras ou les faces du Gizmo afin de déplacer la boîte comme vous le souhaitez.

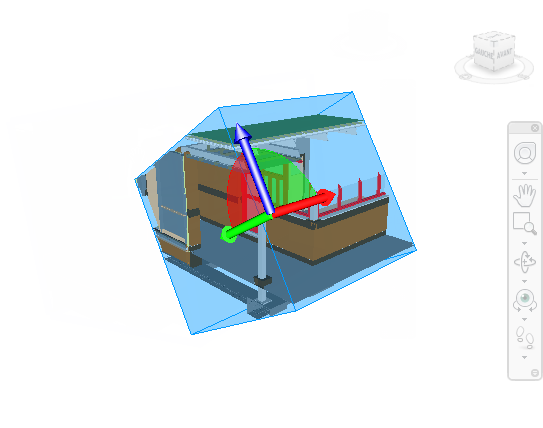

Pour faire pivoter la zone de coupe à l'aide du Gizmo

1. Cliquez sur l'onglet Outils de coupe le > Groupe de fonctions Mode > Boîte.

2. Dans le groupe de fonctions Transformer, cliquez sur Rotation.

3. Faites glisser le Gizmo pour faire pivoter la boîte comme vous le souhaitez.



4. Pour enregistrer le point de vue coupé, cliquez sur l'onglet Outils de coupe > Groupe de fonctions Enregistrer > Enregistrer le point de vue.

Pour redimensionner la boîte de coupe à l'aide du Gizmo

1. Cliquez sur l'onglet Outils de coupe le > Groupe de fonctions Mode > Boîte.

2. Dans le groupe de fonctions Transformer, cliquez sur Échelle.

3. Déplacez les points d'échelle du Gizmo pour redimensionner la boîte comme vous le souhaitez.



4. Pour enregistrer le point de vue coupé en cours, cliquez sur l'onglet Outils de coupe > Groupe de fonctions Enregistrer > Enregistrer le point de vue.
