Utiliser une zone de coupe afin de couper un modèle 3D pour la première fois

Cliquez sur l'onglet Point de vue >le groupe de fonctions Coupe >Activer la coupe .

Navisworks ouvre l'onglet Outils de coupe dans le ruban et trace un plan de coupe à travers le modèle dans la vue de la scène.

Cliquez sur l'onglet Outils de coupe le groupe de fonctions Mode Boîte.

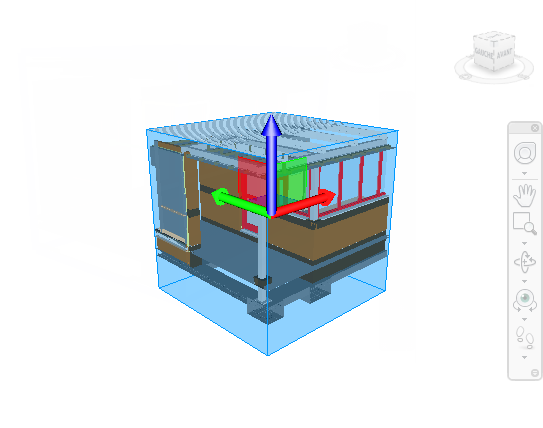

La zone est désormais visible à l'écran et le gizmo de déplacement est activé par défaut.

Déplacez le gizmo pour couper votre modèle le long des axes.

Pour enregistrer le point de vue coupé en cours, cliquez sur l'onglet Outils de coupe > Groupe de fonctions Enregistrer > Enregistrer le point de vue.
