Utilisez un plan afin de couper un modèle 3D pour la première fois

Cliquez sur l'onglet Point de vue >le groupe de fonctions Coupe >Activer la coupe .

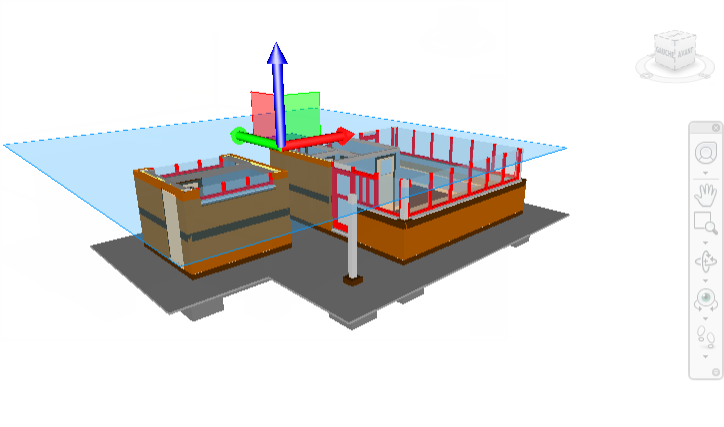

Navisworks ouvre l'onglet Outils de coupe dans le ruban et trace un plan de coupe à travers le modèle dans la vue de la scène. Par défaut, l'alignement du plan 1 est Haut. Par défaut, les plans de coupe sont créés à travers le centre de la zone visible du modèle. Le gizmo de déplacement est utilisé par défaut.

Faites glisser le gizmo afin de positionner le plan actuel comme vous le souhaitez.

Cliquez sur l'onglet Outils de coupe le groupe de fonctions Enregistrer le point de vue afin d'enregistrer le point de vue coupé actuel .
