Pour créer une tuyauterie avec un nouveau numéro de ligne

1. Dans le ruban, cliquez sur l'onglet Début groupe de fonctions Insertion de pièce liste Spécification des tuyauteries.
2. Dans la liste, cliquez sur Router une nouvelle ligne.

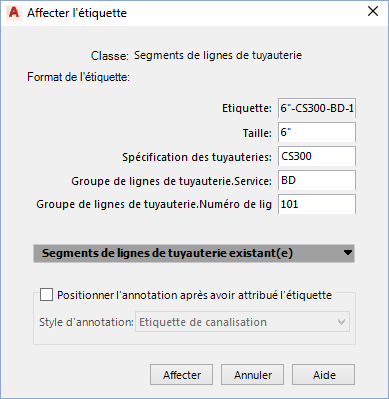

3. Dans la boîte de dialogue Affecter l'étiquette, effectuez les opérations suivantes :
   • Dans la zone TargetObject.Number, entrez le numéro de ligne (p. ex. 101).

     Pour créer une ligne de tuyauterie non attribuée, laissez cette zone vide.

   • Dans la liste Spécification des tuyauteries, cliquez sur une spécification (p. ex. CS300).
   • Dans la liste Diamètre nominal, sélectionnez un diamètre nominal (p. ex. 6").

   • Cliquez sur Affecter.
4. Dans la zone de dessin, cliquez pour spécifier le point de départ du tuyau.
5. Cliquez pour spécifier le point suivant du tuyau.
6. Appuyez sur Entrée pour terminer le routage du tuyau.
