Travailler avec des composants de tuyauterie basés sur des blocs

Utilisez l’onglet Catalogue pour créer et gérer des composants à géométrie personnalisée.

Créer un composant à l’aide d’une géométrie basée sur des blocs

1. Dans l’onglet Catalogue, cliquez sur Créer un composant.
2. Dans la boîte de dialogue Créer un composant, sous Sélection de graphiques, cliquez sur Graphiques personnalisés.

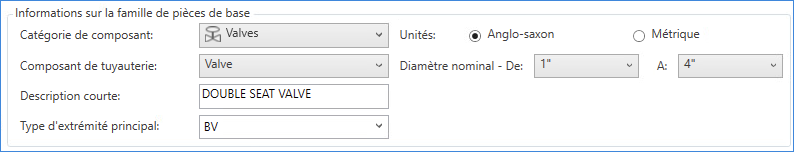

3. Dans la zone Informations sur la famille de pièces de base, procédez comme suit :
   • Choisissez une catégorie de composant (p. ex. Vannes).
   • Choisissez un type de composant (p. ex. Vanne).
   • Entrez une description courte (p. ex. DOUBLE SEAT VALVE).
   • Choisissez un type d’extrémité principal (p. ex. BV).

     Vous pouvez également entrer une valeur si le type d’extrémité en question ne figure pas dans le catalogue.


4. Dans la zone Sélection de graphiques, spécifiez le nombre d’orifices (p. ex. 4).

   Cette valeur doit correspondre au nombre d’orifices ajoutés aux blocs de composants personnalisés.

5. Dans la zone Informations sur la famille de pièces de base, spécifiez une plage de tailles (p. ex. de 1 à 4 pouces).
6. Cliquez sur Créer.

Affecter des diamètres nominaux à un composant basé sur un bloc

1. Dans le volet Propriétés des tailles de pièces, dans la liste Tailles, sélectionnez une taille (p. ex. 4 pouces).

   Vous pouvez également cliquer sur Gérer les tailles pour ajouter, dupliquer ou supprimer des tailles.

2. Après avoir développé la section Propriétés des tailles de pièces, effectuez les opérations suivantes :
   • Entrez une description longue (p. ex. DOUBLE SEAT VALVE).
   • À droite de la zone Nom du bloc, cliquez sur le bouton Points de suspension [...].
3. Dans la boîte de dialogue Ouvrir, ouvrez un dessin et cliquez sur un bloc possédant des orifices spécifiés à l’aide de PLANTPARTCONVERT.
4. Cliquez sur Sélectionner un modèle.
5. Développez la section Propriétés des orifices de connexion de la taille de pièces, dans la zone Diamètre extérieur du tuyau correspondant, entrez une valeur (p. ex. 4,5).
Remarque : Vous pouvez affecter des valeurs de propriété à chaque orifice individuellement. Si toutes les propriétés de l’orifice de connexion sont identiques, cliquez sur Tous les orifices pour affecter toutes les valeurs en une seule fois.

Dupliquer un composant dans le même catalogue

1. Dans l’onglet Catalogue, développez l’explorateur de catalogues.
2. Dans l’explorateur de catalogues, cliquez avec le bouton droit de la souris sur un composant. Cliquez sur Dupliquer un composant.
3. Dans la boîte de dialogue Dupliquer une famille de pièces, entrez le nom unique de la famille de composants.
4. Cliquez sur Créer.

Copier les composants dans un autre catalogue.

1. Dans l’onglet Catalogue, développez l'explorateur de catalogues.
2. Dans l’explorateur de catalogues, sélectionnez un ou plusieurs composants à copier.
3. Cliquez sur le menu ModifierCopier.
4. Dans la liste des catalogues, cliquez sur un autre catalogue.
5. Cliquez sur le menu ModifierColler.

Supprimer des composants d’un catalogue

1. Dans l’onglet Catalogue, développez l'explorateur de catalogues.
2. Dans l’explorateur de catalogues, cliquez avec le bouton droit de la souris sur une pièce d’un catalogue ouvert.
3. Cliquez sur Supprimer du catalogue.

Important : Il est DÉCONSEILLÉ de supprimer des pièces des catalogues par défaut. Le mieux est de créer une copie d’un catalogue pour y effectuer les modifications voulues.
