Définition de type de barre - Onglet Poutre

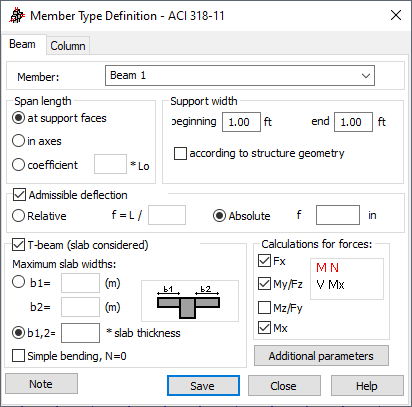

La boîte de dialogue représentée ci-dessous sert à définir les paramètres des poutres BA.

Accès

Eléments de la boîte de dialogue

Membre
Affiche le nom du type de barre sélectionné. Par défaut, le logiciel propose le nom "Poutre" accompagné du premier numéro disponible. Vous pouvez également entrer un autre nom à la place du nom par défaut.
Longueur de la travée

Contient les options permettant de définir la longueur de calcul d’une poutre. Il existe trois modes de définition de la longueur :

  • Au nu des appuis : la longueur de la conception définie correspond à la distance entre les nus des appuis.
  • Entre les axes : la longueur de la conception correspond à la longueur de la poutre.
  • Coefficient : la valeur saisie est interprétée comme le coefficient de multiplication de la longueur au nu des appuis pour obtenir la valeur requise. Par exemple, si vous saisissez la valeur 0,25, la valeur requise sera égale à ¼ de la longueur au nu des appuis. L 0 indique la longueur de la poutre entre les nœuds.
Largeur des appuis
Contient les options permettant de définir la largeur des appuis. La largeur des appuis peut être définie de deux manières :
  • Manuellement : définissez manuellement la largeur des appuis. Vous devez saisir les valeurs requises dans les champs Origine et Extrémité.
  • Selon la géométrie de la structure.

    Si les données relatives à la géométrie des appuis proviennent directement du modèle de la structure, vous devez sélectionner l’option Selon la géométrie de la structure. Dans ce cas, les dimensions des appuis sont calculées d’après la projection des dimensions des éléments d’appui sur l’axe de la poutre.

Flèche admissible
Définit la flèche admissible calculée suivant les conditions réglementaires pour les poutres BA. Cette valeur peut être définie de deux façons :
  • flèche réelle - la valeur de la flèche est donnée directement
  • flèche relative - la flèche est donnée par rapport à la longueur de la barre (par exemple L/200).

    Si les valeurs admissibles sont dépassées, vous en serez averti dans le tableau des résultats des calculs.

    Remarque : La définition des valeurs des flèches admissibles n’est pas obligatoire.
Poutre en T (dalle prise en compte)

Cette option permet de concevoir des poutres en béton armé définies comme rectangulaires sous la dalle en tant que poutres en T (poutres prises en compte intégralement avec les dalles). Si vous avez sélectionné une poutre en T (dalle prise en compte), la conception de la poutre en T est active.

Cette option influe sur la définition de la section et les forces internes.

Les champs de modification b1 et b2 sont disponibles et vous pouvez définir les valeurs des largeurs maximales effectives des dalles. Elles peuvent être définies comme la multiplication de l’épaisseur des dalles. La valeur b1 correspond au panneau qui se trouve dans la partie Y+ de la barre, et b2 dans la partie Y-. Si la poutre est placée sur le bord de la poutre, la largeur de la bride adéquate est réduite à zéro. Aucune autre limitation géométrique n’est prise en compte pour la définition de la section.

La définition d’une poutre dans une dalle a du sens si la barre est coplanaire au panneau (vous pouvez également définir l’excentrement de la poutre). Si la barre n’est pas coplanaire au panneau, on admet que la largeur effective de la dalle est nulle. Étant donné que les poutres sont traitées dans le calcul BA comme une flexion simple ou une flexion avec force axiale, la section symétrique est utilisée dans le calcul BA. La somme des deux brides symétriques est égale à la somme de la largeur réelle de la bride de la structure. La section basée sur la section de la barre, la section de la plaque (épaisseur) et la distance entre les centres de gravité (CG) de chacune de ces deux sections. Lorsqu’il n’y a pas d’excentrement, les CG sont au même point, les brides sont au centre de la section (plus semblable à une section transversale qu’à une section en T). Pour créer une vraie section en T, les excentrements doivent être égaux à la moitié de la distance entre le sommet et le centre de gravité de la barre, à laquelle on déduit la moitié de l’épaisseur de la dalle.

Les forces internes des barres sont modifiés par les forces des dalles définies à partir de l’EF. La procédure est décrite dans la rubrique d’aide : Calculs des poutres en T en béton armé avec la dalle prise en compte. Étant donné que le calcul des forces internes est basé sur l’EF, l’intégration de surface (largeur de la bride) prend en compte la géométrie réelle de la dalle, y compris les bords et les ouvertures.

Dans cet algorithme, l’option « Flexion simple, N=0 » est également utilisée. Si vous sélectionnez l’option « Flexion simple, N=0 », le programme tente automatiquement de trouver la largeur de la bride où la somme des forces de membrane équilibre les forces axiales exercées dans la poutre, qui sont généralement générées par les excentrements. Les forces axiales dans la section en T finale sont réduites à zéro ou proches de zéro au détriment de la croissance des moments. Cette option est utile lorsque la poutre est conçue en tant qu’élément de flexion simple.
Remarque : Des poutres en T (poutres considérées comme faisant partie intégrante de la dalle) peuvent être définies pour deux types de structure : Plaque et Coque 3D. Pour les autres types de structure, ces options ne sont pas disponibles. Les résultats de calculs des poutres en béton armé qui prennent en compte une poutre en T (poutres considérées comme faisant partie intégrante de la dalle) sont consultables dans la boîte de dialogue Cartes sur barres (onglet Conception) et dans les tableaux des forces internes. Les poutres en T en béton armé peuvent être aussi conçues dans le module Poutres BA.
Calculs pour les forces

Les poutres BA peuvent être dimensionnées pour un jeu de forces choisi :

  • Effort longitudinal FX
  • Moment de flexion et effort tranchant My / Fz
  • Moment de flexion et effort tranchant Mz / Fy
  • Moment de torsion Mx
