Modèle de flambement

L’option Modèle de flambement permet de définir les paramètres de flambement du poteau étudié. La commande est accessible depuis :

• par la barre d’outils, en cliquant sur l’icône Modèle de flambement ou
• par le menu, en sélectionnant la commande Éléments BA / Modèle de flambement.

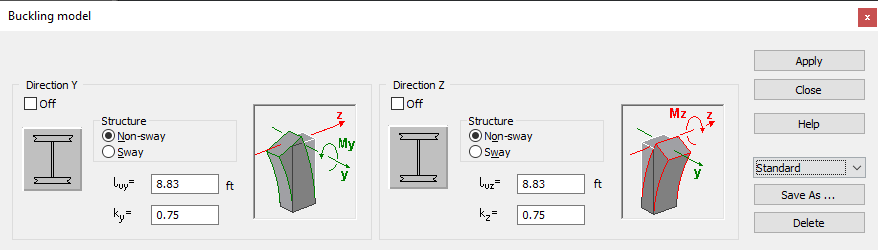

Une fois l’option sélectionnée, la boîte de dialogue représentée ci-dessous s’affiche :

Dans la boîte de dialogue ci-dessus vous pouvez :

• sélectionner le modèle de flambement (longueur de flambement) dans les directions Y et Z (c’est-à-dire le modèle de flambement dans les directions causant l’augmentation des moments My et Mz ; l’interprétation est illustrée dans le dessin ci-dessous) :

  Ly, Lz - longueur des poteaux : les des distances mesurées entre des points idéalisés résultant de l’intersection d’un poteau avec d’autres éléments dans un modèle de calcul sont calculées en fonction des cotes d’élévation du poteau et du modèle de flambement adopté. Remarque : si un poteau a été chargé à partir d’un modèle de structure Robot, une longueur de poteau théorique (c’est-à-dire longueur de barre nœud à nœud) est appliquée.

  Loy, Loz - la longueur de flambement du poteau due au modèle de flambement admis et du type de structure (Loy = ky * Ly, Loz = kz * Lz)

• sélectionner le type de structure contenant le poteau (avec/sans translation)
• définir la hauteur de la structure (paramètre utilisé dans la norme EC2)
• ignorer le flambement dans la direction sélectionnée ; si l’option Direction Y ou Z est désactivée, cela veut dire que dans une direction donnée, un poteau sera considéré comme un poteau court. En outre, la force critique ne sera pas prise en compte (si celle-ci est calculée pour la norme donnée) comme une limite de résistance.

Remarque : Si la prise en compte du flambement dans une direction donnée est cochée, la longueur du poteau dans celle-ci reste toujours importante. Elle sert, entre autres, à calculer les excentricités dues au montage.

Dans le programme, il est possible d’enregistrer les paramètres du modèle de flambement défini en tant qu’un jeu de paramètres, et ensuite, l’utiliser pour définir plus rapidement le modèle de flambement dans d’autres éléments de la structure. Pour enregistrer un jeu de paramètres (ou modifier le jeu prédéfini Standard), après la configuration des paramètres souhaités du modèle, il faut cliquer sur le bouton Enregistrer sous dans la boîte de dialogue et entrer le nom du nouveau jeu. Le jeu sera ajouté à la liste des modèles de flambement. Pour supprimer le jeu de la liste, l’utilisateur doit le sélectionner dans la liste, et cliquer sur le bouton Supprimer.

Remarque : Il est recommandé d’attribuer un nouveau nom au jeu de paramètres, différent de celui par défaut « Standard ». Les longueurs de flambement du poteau Ly, Lz sont adoptées de manière appropriée pour chaque élément. Par conséquent, le jeu « Standard » est modifié par le programme et ne s’affiche pas dans l’inspecteur tel qu’il est utilisé pour les calculs d’une colonne donnée.

L’interprétation des directions de flambement (sur l’exemple de la direction Y)

La désignation Direction Y correspond au flambement provoquant l’augmentation du moment My (agissant sur l’axe Y), autrement dit, elle concerne le flambement du poteau du plan vertical XY. Pour la direction Y, on envisage l’excentrement dans la direction de l’axe Z. Cette situation est représentée sur le schéma ci-dessous.

Remarque : Si l’on prend en compte un poteau chargé au module de conception BA à partir d’un modèle de structure, les directions définies dans le module d’armature des poteaux en BA correspondent aux directions du système local de la barre dans une structure.

La boîte de dialogue se divise en trois parties :

• Hauteur totale de la structure : champ permettant de définir la hauteur de la structure. La valeur par défaut correspond à quatre fois la hauteur du poteau, mais vous pouvez la modifier. Si vous modifiez l’une des dimensions du poteau, la valeur par défaut sera modifiée en conséquence. Champ de sélection (le même paramètre pour les deux directions : Y et Z)
• deux champs : Direction Y et Direction Z.

Remarque : La modification d’un paramètre quelconque effectuée dans cette boîte de dialogue et l’acceptation de la modification par un clic sur le bouton OK suppriment les résultats des calculs (si les calculs ont été effectués) et ferment les fenêtres avec les résultats (si elles sont ouvertes).

Les zones Direction Y et Direction Z sont des groupes d’options identiques relatives à la direction Y et à la direction Z séparément, par conséquent il suffit de décrire le fonctionnement d’une des zones, par exemple celle relative à la direction Y. Dans la partie gauche du champ se trouve l’icône qui représente le modèle de flambement dans la direction Y. Si vous cliquez sur cette icône, une boîte de dialogue supplémentaire s’ouvre, dans laquelle vous pouvez sélectionner le modèle de flambement requis (Sélection du modèle de flambement). Une fois la boîte de dialogue Modèle de flambement ouverte, l’icône représente le modèle de calcul sélectionné. Après la sélection du nouveau modèle les valeurs Ly / Lo prennent les valeurs par défaut conformément aux dimensions actuelles du poteau. Si la valeur du coefficient de flambement est saisie manuellement, l’icône symbolisant le modèle de flambement sera remplacée par une icône signifiant la valeur donnée par l’utilisateur.
