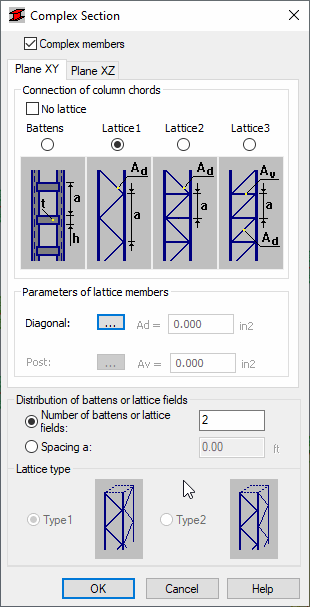

L’option sert à définir les paramètres des barres composées. Pour accéder à la boîte de dialogue, cliquez sur le bouton Section complexe situé dans la boîte de dialogue Définition des barres - Paramètres.
Sélectionnez l’option Barres complexes pour effectuer les calculs des barres en suivant les instructions relatives aux barres complexes conformément au point 8.4 de la norme EN 1993-1-1:2022.
Le champ de Répartition des fourrures ou des champs en treillis définit l’organisation des éléments qui relient les membrures de poteau spécifiques. Il existe deux méthodes permettant de spécifier la répartition d’éléments :
- En spécifiant un nombre dans le champ Répartition des fourrures ou des champs en treillis; les fourrures (champs en treillis) sont automatiquement réparties uniformément sur toute la longueur de la barre ; REMARQUE : les fourrures des appuis (contreventements extrêmes) sont également incluses dans le nombre spécifié de fourrures, par exemple, si le chiffre 4 est défini pour la barre de 3 mètres de long, alors 4 fourrures seront placées aux coordonnées suivantes : (0,0 m, 1,0 m, 2,0 m, 3,0 m)
- En définissant la valeur d’espacement a entre des éléments d’assemblage spécifiques dans le champ d’édition Espacement a, il est supposé que les valeurs de l’espacement des fourrures ou de la hauteur de tous les champs en treillis sont égales sur la longueur de la barre ; si la longueur de la barre n’est pas un entier multiple de l’espacement a, les fourrures sont réparties uniformément par rapport au centre de la barre : ainsi la définition de l’espacement a = 1,0 m pour une barre de 3,2 m de long entraînera la répartition uniforme de 4 fourrures sur la longueur de la barre aux coordonnées : (0,1 m, 1,1 m, 2,1 m, 3,1 m).
Les plans des fourrures (treillis) sont parallèles aux axes locaux d’une section complexe (x est l’axe longitudinal de la barre, y l’axe horizontal, et z l’axe vertical). Dans l’onglet Plan XY, définissez les types de fourrures ou de treillis placés sur le plan parallèlement à l’axe y local. De manière similaire, l’onglet Plan XZ définit les paramètres des fourrures ou treillis positionnés sur le plan parallèle à l’axe z local. Si vous sélectionnez l’option Pas de treillis, les calculs ne tiennent pas compte du fait qu’il s’agit d’une barre complexe et sont effectués en supposant que les membrures constituent un tout complètement intégré dans un plan donné.
Pour la norme Eurocode 3, sélectionner l’option Fourrures permet de définir les dimensions de base des fourrures (hauteur, épaisseur). La sélection d’un des types de treillis (Treillis 1, 2, 3) rend accessibles les options permettant la définition des barres de contreventements. On part du principe que les diagonales et les montants sont habituellement réalisés avec les mêmes sections. Pour la norme Eurocode 3, en cas d’un treillis de type 3, l’utilisateur peut définir des sections différentes pour les diagonales et pour les montants. Un clic sur le bouton (…) situé à droite de l’option Section diagonale (ou des options Diagonale / Montant pour la norme Eurocode 3) entraîne l’ouverture de la boîte de dialogue Sélection de la section dans laquelle vous pouvez définir le nom de l’élément du treillis. La sélection de la section entraîne la saisie automatique de sa section dans le champ d’édition Ad (Av).
