Cette option permet de spécifier d'autres propriétés de structure : barres en treillis (soumises à des forces axiales), barres pouvant agir uniquement en tension ou en compression, ou barres nécessitant une prise en compte des efforts tranchants pour la déformation structurelle. Ouvrez la boîte de dialogue Propriétés avancées selon plusieurs méthodes :
- Cliquez sur Géométrie > Attributs supplémentaires > Propriétés des armatures (avancées).
- Cliquez sur
.

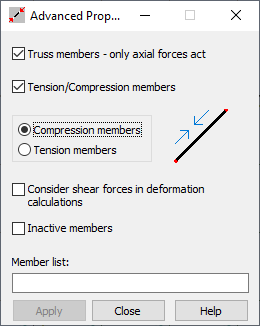

Dans cette boîte de dialogue, les options suivantes sont disponibles :
- Barres de treillis : définit les barres de treillis dans les structures en portique. Attention : cette définition ne vous permet pas d'affecter des versions à un portique. Elle permet de changer le type d'élément fini de "poutre" à "treillis".
Auparavant, cette définition facilitait la modélisation des treillis dans les structures de type portique. L'utilisation des éléments finis de type treillis réduit le nombre de degrés de liberté dans le modèle de la structure et ainsi réduit la durée des calculs des structures dont la taille est importante.
Remarque : L'option de définition des barres de treillis ne peut être utilisée que pour les structures dans lesquelles les barres de type poutres sont utilisées. Cela signifie que vous ne pouvez pas utiliser cette option dans les structures suivantes : treillis plan, treillis spatial, structure à contrainte plane, structure à déformation spatiale et structures asymétriques. Pour ces types de structures, toutes les barres sont de type treillis. - Prise en compte des déformations dues aux efforts tranchants : si vous sélectionnez cette option, les déformations dues aux efforts tranchants seront prises en compte dans le calcul des barres spécifiées. Pour les barres de ce type, le module de cisaillement doit être défini.
- Barres en traction/compression : Si vous sélectionnez cette option, les barres ne transfèrent que les contraintes dues à la traction ou à la compression en fonction de votre sélection (l'option Barres en traction ou Barres en compression est sélectionnée).
Si vous sélectionnez cette dernière option, deux cases d’options deviennent accessibles :
Les barres en compression et en traction sont disponibles. La partie inférieure de la boîte de dialogue permet de définir des barres (graphiquement ou par saisie de leur numéro) comme suit : barres de treillis, barres en tension ou en compression, ou barres tenant compte des déformations dues aux efforts tranchants.
Remarque : Actuellement, les calculs des barres en tension et en compression s'apparentent à celui des barres en treillis. De ce fait, avec l'activation de l'option Barres travaillant seulement en compression ou en traction, l'option Barres de treillis est automatiquement activée.
Dans le cas où vous utilisiez l'option Barres de treillis, vous devez faire attention aux attributs et aux charges appliquées à la barre sélectionnée de la structure. Cela est dû au fait que la barre de type treillis travaille de façon différente par rapport à la barre de type poutre. La charge par poids propre des barres de treillis est générée pour les noeuds de l'élément de type barre. Pour les charges appliquées sur la longueur de la barre, le logiciel ne prend en compte que les charges le long de la barre. Les charges transversales ne sont pas prises en compte. Cela concerne les types de charges suivants :
- Charge uniforme sur barre
- Charge trapézoïdale sur barre
- Force sur barre
L'option Barres inactives est disponible dans la partie inférieure de la boîte de dialogue. Si vous cochez cette option, les barres dont les numéros sont donnés dans le champ d'édition Liste des barres ou indiqués graphiquement seront négligées lors de la génération du modèle (les barres sont ignorées lors de la création du maillage d'éléments finis).
