Le positionnement de la vue sur la feuille est utile lorsque vous disposez de nombreuses vues d’orientation de plan similaires, et que vous souhaitez les aligner et les coordonner entre les feuilles. Il peut également être utile si vous souhaitez placer des présentations types, telles que des sections de mur de bâtiment, au même décalage pour plusieurs feuilles.
Utiliser les positions de vue enregistrées
Lorsque vous sélectionnez une vue placée, cliquez sur l’onglet Modifier | Fenêtres
commandes du groupe de fonctions Positionnement et vue pour enregistrer, modifier et gérer les positions sur une feuille.
Enregistrer la position
Pour enregistrer la position d’une vue sur une feuille, cliquez sur l’onglet Modifier | Fenêtres groupe de fonctions Positionnement et vue Enregistrer la position ou utilisez le menu contextuel.
La position enregistrée peut être attribuée à n’importe quel nombre de vues afin de les coordonner entre les feuilles :
- Vous pouvez attribuer une position enregistrée à une vue avant ou après son placement sur une feuille.
- Si vous attribuez une position enregistrée avant le placement, lorsque cette vue sera placée sur une feuille, elle sera automatiquement positionnée.

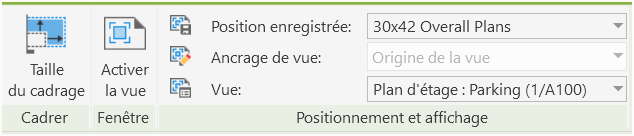

Pour aligner les vues entre les feuilles lorsqu’elles sont attribuées à une position enregistrée, dans le groupe de fonctions Positionnement et vue, utilisez les paramètres d’ancrage de vue :
Origine de la vue :
- Ce paramètre fixe et maintient les positions de vue sur les feuilles par rapport à l’origine de la vue.
- Si elle est activée et prise en charge pour la vue, la zone cadrée n’est pas prise en compte pour l’alignement. Cette méthode est utile lorsque vous souhaitez aligner des vues d’orientation de plan entre des feuilles.
- L’origine de la vue est l’option par défaut pour toutes les vues.
Options Centre, En haut à gauche, En haut à droite, En bas à droite, En bas à gauche :
- Ce paramètre fixe et maintient les positions de vue sur les feuilles par rapport à l’ancrage de vue spécifié.
- Le placement de la feuille est automatiquement modifié en fonction de l’ancrage de vue si le contour du cadrage change. Cette méthode est utile si vous souhaitez que les vues soient toujours positionnées au même endroit précis sur la feuille, par exemple près du coin d’une cartouche.
- Ces options d’ancrage de vue sont disponibles pour toute vue qui prend en charge la zone cadrée, qui doit être activée. La zone cadrée de l’annotation est ignorée lors du calcul du positionnement.
Modifier la position
Pour réviser une position enregistrée, cliquez sur Modifier la position dans le groupe de fonctions Positionnement et vue ou utilisez le menu contextuel. Cette action permet d’accéder au mode de modification pour modifier la position d’une vue placée, ainsi que l’option d’ancrage de vue spécifiée, si nécessaire. Une fois que vous avez terminé, cliquez sur Terminer pour enregistrer les modifications ou sur Annuler pour quitter le mode de modification sans enregistrer.
Une fois l’opération terminée, toutes les autres vues placées attribuées à la même position enregistrée sont coordonnées.
Intégration du remplacement de la vue sur la feuille
La fonctionnalité existante de remplacement de la vue sur la feuille a été intégrée à ces workflows comme suit :
- L’ancien paramètre Positionnement de la fenêtre a été fusionné avec le nouveau paramètre Ancrage de vue.
- Ancrage de vue = l’origine de la vue est l’option par défaut pour toutes les vues.
- Les vues dont la zone cadrée est prise en charge et activée peuvent utiliser l’option Ancrage de vue = centre, ainsi que les mêmes nouvelles options d’ancrage : En haut à gauche, En haut à droite, En bas à droite et En bas à gauche.
Revit prend en charge le remplacement des vues attribuées à une position enregistrée.
- Une invite s’affiche pour demander de désactiver la position.
- Les positions enregistrées peuvent facilement être désattribuées ou réattribuées à tout moment.
Gérer les positions
Cliquez sur Gérer les positions dans le volet Positionnement et vue pour ouvrir la boîte de dialogue Gérer les positions, qui affiche toutes les positions enregistrées dans le modèle actif. Vous pouvez l’utiliser pour renommer et supprimer des positions enregistrées.
Transférer les normes du projet

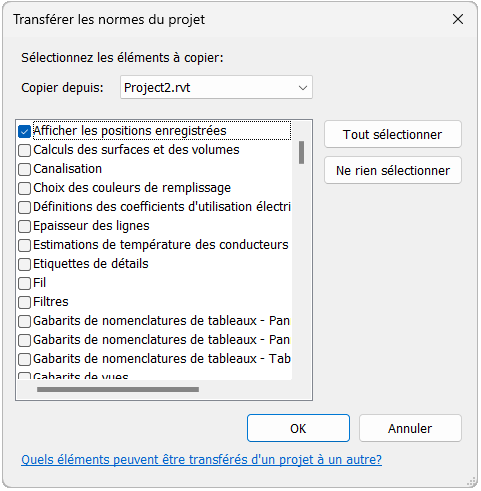

Les positions enregistrées peuvent être transférées d’un modèle à l’autre à l’aide de l’option Transférer des normes du projet Positions enregistrées de la vue.
Toutes les positions enregistrées seront transférées dans le modèle spécifié. Revit vérifie les noms de positions enregistrées qui correspondent, ainsi que les valeurs définies dans chacun d’eux, et vous propose de les remplacer, si nécessaire.
Réinitialiser la position des cartouches

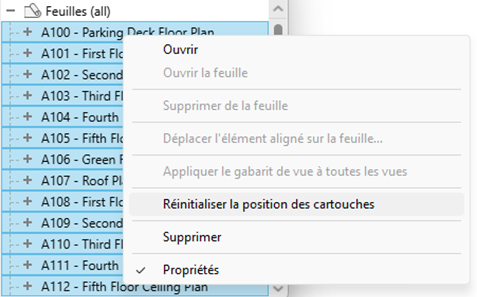

Utilisez l’option Réinitialiser les positions des cartouches pour ramener les occurrences de cartouche placées sur des feuilles à l’origine par défaut.
Cette commande est disponible lorsque plusieurs occurrences de cartouche ou plusieurs feuilles du navigateur de projets sont sélectionnées.
Comportement pour les vues pouvant apparaître sur plusieurs feuilles :
-
Les vues Légende et Nomenclature graphique de poteaux, qui peuvent s’afficher sur plusieurs feuilles, prennent en charge l’attribution de positions enregistrées.
- Lorsqu’une position enregistrée est attribuée à une occurrence placée de ce type de vue, toutes les occurrences placées sont coordonnées au même emplacement sur la feuille.
- Vous pouvez désattribuer la position enregistrée à tout moment, ce qui annule son attribution de toutes les occurrences placées de la vue. Vous pouvez ensuite les déplacer librement sur la feuille.
- Les positions enregistrées peuvent être désattribuées ou réattribuées à tout moment.
Afficher le comportement du titre pour les vues attribuées à la position enregistrée :
Pour les vues attribuées à une position enregistrée, deux options permettent de mettre à jour automatiquement les titres de vue en cas de modification de la position de la vue. Le paramètre existant de type de fenêtre Conserver la position du titre détermine le comportement suivant :
- Conserver la position du titre désactivé. Les titres de vue se déplacent en fonction des modifications apportées à la position de la vue. Ce comportement est identique au déplacement manuel de la position d’une vue sur une feuille.
- Conserver la position du titre activé. Les titres des vues ne se déplacent pas en fonction des modifications apportées à la position de la vue. La position et la taille de la ligne d’extension sont conservées. Ce comportement est utile lorsque vous avez des titres de vue à un emplacement précis sur la feuille et que vous ne souhaitez pas qu’ils se déplacent automatiquement.
Quel que soit le paramètre, les titres des vues peuvent toujours être ajustés manuellement.
