Ajout d'une cote alignée

Vous pouvez placer des cotes alignées entre plusieurs références parallèles ou entre plusieurs points, par exemple les extrémités d'un mur.

1. Cliquez sur l’onglet Annotergroupe de fonctions Cote (Alignée).
   Vous disposez des options suivantes :

   • Axes du mur
   • Faces du mur
   • Axe du porteur
   • Faces du porteur

   Si vous sélectionnez, par exemple, l'option Axes du mur, le pointeur s'accroche d'abord à l'axe du mur lorsque vous le placez sur le mur.
2. Dans l’onglet contextuel du ruban, pour Choisir, sélectionnez Références individuelles.

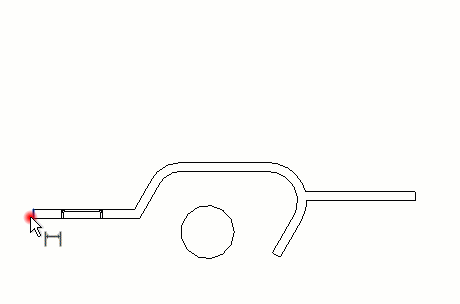

3. Placez le pointeur sur un point de référence appartenant à un élément, tel qu'un mur.

   Le point de référence est mis en surbrillance pour indiquer que vous pouvez y placer la cote.

   Conseil : La touche Tab permet de faire défiler les différents points de référence. Un point bleu s'affiche au niveau des intersections de la géométrie. Un carré gris s'affiche à chaque intersection de couche de mur interne.
4. Cliquez pour indiquer la référence.
5. Placez le pointeur à l'endroit souhaité sur le point de référence suivant et cliquez.

   Lorsque vous déplacez le pointeur, une ligne de cote s'affiche. Vous pouvez continuer à sélectionner d'autres références.

6. Une fois le dernier point de référence atteint, éloignez le pointeur du dernier composant, puis cliquez.

   La cote alignée permanente s'affiche.
